エアシリンダ・複作動型TX2-DAシリーズ

  • エアシリンダ単体販売品
  • 複作動(エアインオープン・エアインクローズタイプ)
  • 高耐久・耐久作動回数100万回クリア

複作動(エアインオープン・エアインクローズタイプ)の、エアシリンダです。ラック&ピニオン構造を採用。90度回転軸(ボールバルブ等用途)。ボールバルブ・バタフライバルブ等の自動化用に、エアシリンダ単体での販売品です。

名称 エアシリンダ(空気圧操作アクチュエータ)
動作 複作動
0〜90度回転
使用流体 圧縮空気
操作圧力 0.4 〜0.7 MPa
トルク

1DA : 22.5N・m / 2DA : 62.0N・m

エア供給口 Rc 1/8
規格 NAMUR規格準拠

選定・購入・開発などお気軽にお問い合わせください。

全て開く

製品仕様

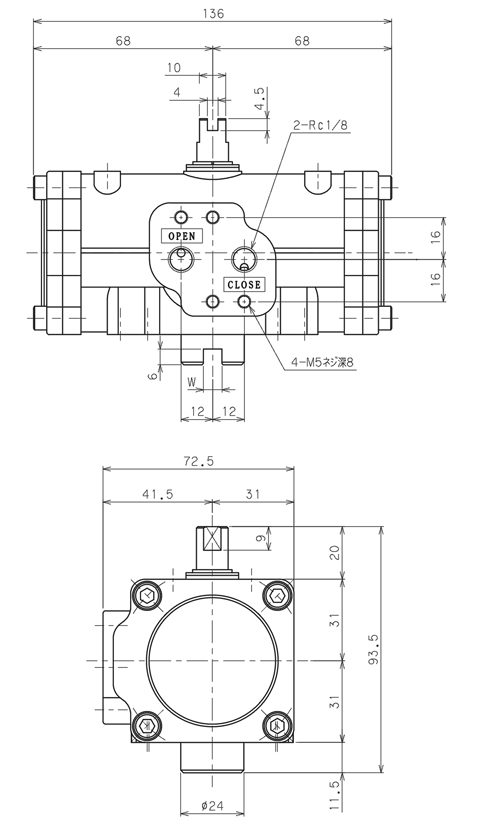

TX2-1DA

型式 TX2-1DA
トルク値 22.5N・m
動作 複作動

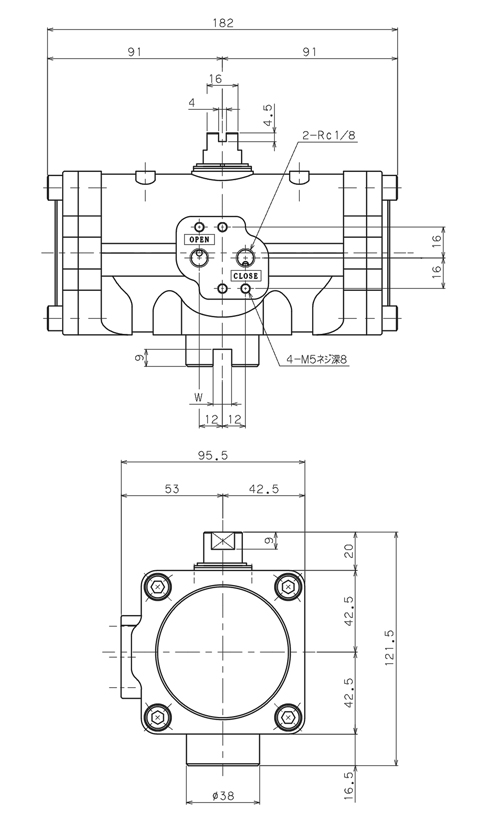

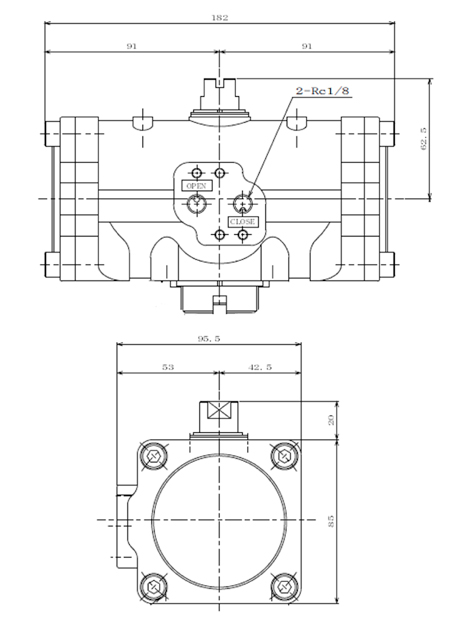

TX2-2DA

型式 TX2-2DA
トルク値 62.0N・m
動作 複作動

接続規格

NAMUR規格について
NAMUR規格とは、VDI(ドイツ技術者規格協会)及びVDE(ドイツ電気技術者規格協会)で定められたアクチュエータのインターフェース規格(VDI/VDE3845-2010)です。欧米を中心に本規格が採用されています。 同規格の電磁弁、リミットスイッチ(ボックス)はメーカーを問わず、ダイレクトに接続可能となります。
アクチュエータとボデー側の取付け方法
ご要望のある場合接続用の治具の製作も実施します。弊社営業までお気軽にお問い合わせ下さい。

 お問い合わせ

TX2シリーズ|アクチュエータ単品での販売を承っています。


  • ご要望のある場合、アクチュエータ接続用の治具の製作も実施します。
  • 是非お気軽にお問い合わせください。お客様の状況に合わせて、ご紹介いたします。
