エアシリンダ・単作動型TX2-SRシリーズ

  • エアシリンダ単体販売品
  • 単作動(スプリングリターンタイプ)
  • 高耐久・耐久作動回数100万回クリア

単作動(スプリングリターンタイプ)の、エアシリンダです。ラック&ピニオン構造を採用。90度回転軸(ボールバルブ等用途)。ボールバルブ・バタフライバルブ等の自動化用に、エアシリンダー単体での販売品です。

名称 エアシリンダー(空気圧操作アクチュエータ)
動作 単作動(スプリングリターン)
0〜90度回転
使用流体 圧縮空気
操作圧力 0.4 〜0.7 MPa
トルク

1DA :7.9N・m / 2DA :16.6N・m(閉時)

エア供給口 Rc 1/8
規格 NAMUR規格準拠

選定・購入・開発などお気軽にお問い合わせください。

全て開く

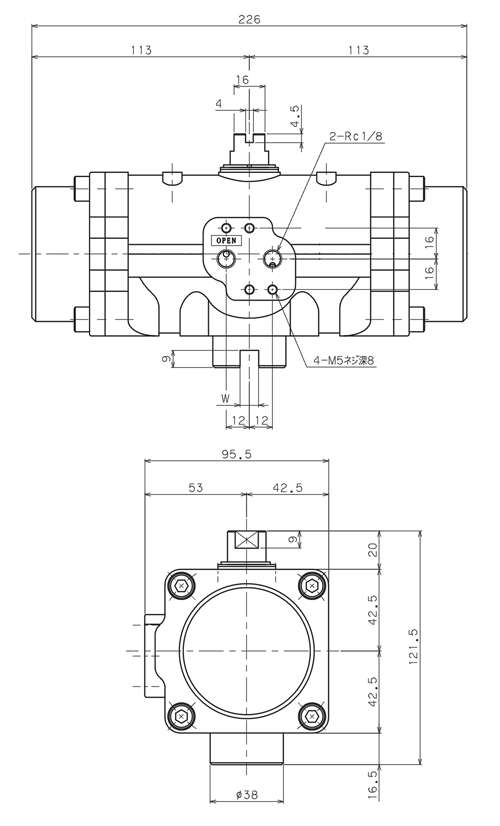

製品仕様

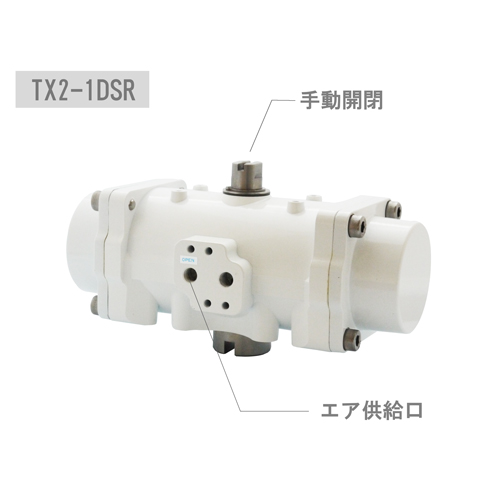

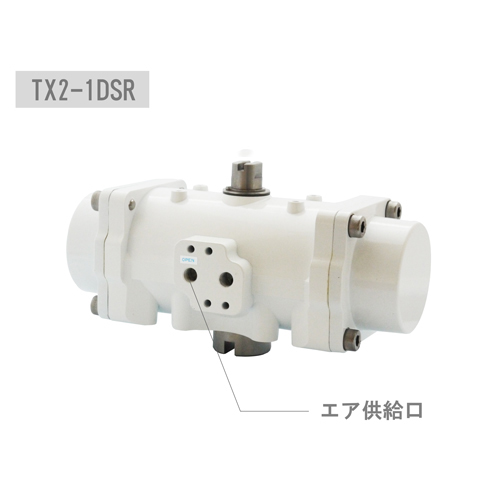

TX2-1DSR

型式 TX2-1DSR
トルク値 7.9N・m (閉時)
動作 単作動(スプリングリターン)

TX2-2DSR

型式 TX2-2DSR
トルク値 16.6N・m (閉時)
動作 単作動(スプリングリターン)

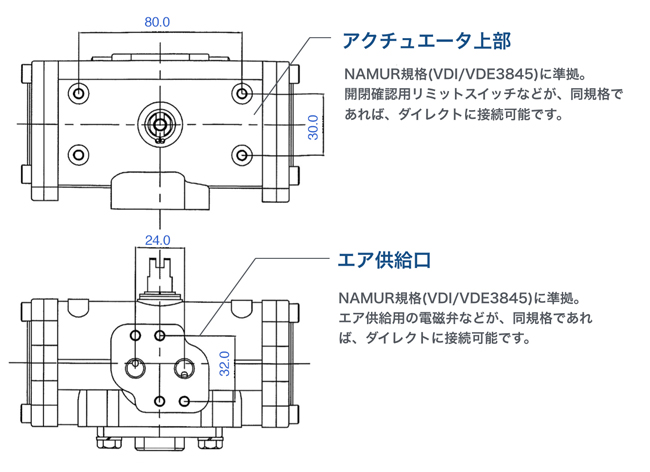

接続規格

NAMUR規格について
NAMUR規格とは、VDI(ドイツ技術者規格協会)及びVDE(ドイツ電気技術者規格協会)で定められたアクチュエータのインターフェース規格(VDI/VDE3845-2010)です。欧米を中心に本規格が採用されています。 同規格の電磁弁、リミットスイッチ(ボックス)はメーカーを問わず、ダイレクトに接続可能となります。
アクチュエータとボデー側の取付け方法
ご要望のある場合接続用の治具の製作も実施します。弊社営業までお気軽にお問い合わせ下さい。

 お問い合わせ

TX2シリーズ|アクチュエータ単品での販売を承っています。


  • ご要望のある場合、アクチュエータ接続用の治具の製作も実施します。
  • 是非お気軽にお問い合わせください。お客様の状況に合わせて、ご紹介いたします。
