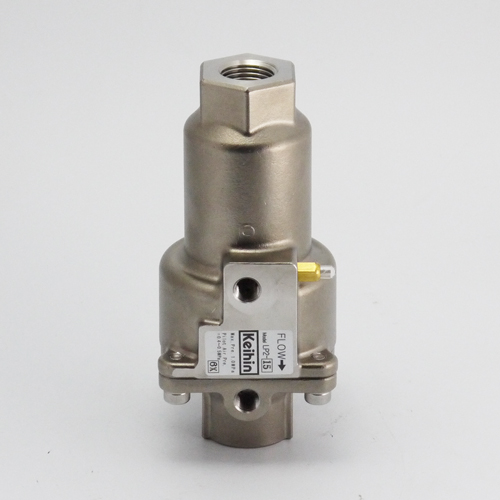

空気圧操作式ピストンバルブ | インライン(省スペース)型LP2シリーズ

  • インライン型の為、省スペース配管での設置が可能です。
  • (エアインオープン/エアインクローズ)動作確認インジケーター標準装備。

ピストン駆動部を、バルブ内部一体型とした新設計。アクチュエーター内臓型の為、省スペースでの設置が可能です。開閉状況は、外部インジケータにて開閉状況の確認が可能。小型装置など配管やメンテナンススペースに余裕の無い状況下での使用に最適です。

流体 水・油・空気
温度 MAX80℃
使用圧力 0〜1MPa
操作圧力 0.4~0.5MPa
口径 8~25A
動作 複作動式

選定・購入・開発などお気軽にお問い合わせください。

全て開く

製品仕様

型式 接続 使用圧力範囲[MPa] エアー供給口 CV 値 重量[kg]
口径 形状 規格
LP2-08 1/4 2WAY Rc 0~1 Rc1/8 2 0.9
LP2-10 3/8
LP2-15 1/2 8 1.6
LP2-20 3/4
LP2-25 1 12 2.3

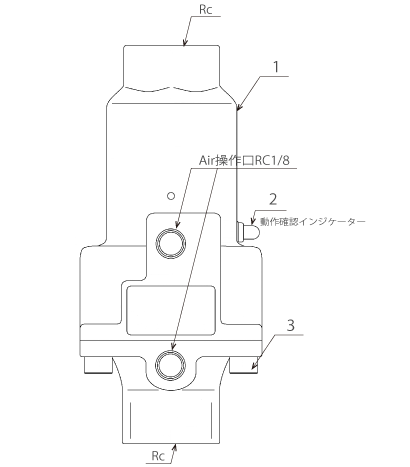

主要部品材質

No 名称 材質
1 ボデー SCS13
2 インジケーター C3604 他
3 CAPボルト SUS
バルブ/ジスク SCS13/NBR
Oリング NBR

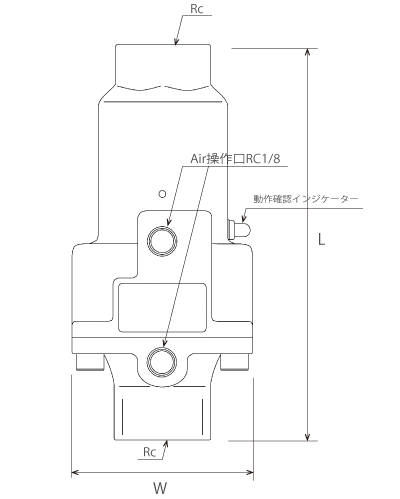

製品寸法

型式 口径 製品寸法 [mm]
L W
LP2-08 1/4 110 54
LP2-10 3/8
LP2-15 1/2 145 66
LP2-20 3/4
LP2-25 1 160 75

その他仕様・オプション

取付方向 自由
付属品 開閉確認インインジケーター
