超高圧空気圧操作ピストンバルブP2Uシリーズ

  • 60MPa,80MPa対応の空気圧操作ピストンバルブです。
  • 信頼性を必要とする高圧試験装置などに最適です。
  • 配管をしたまま、メンテナンスや部品交換が可能です。

流体
使用圧力 60MPa,80MPa
温度 40℃
口径 Rc1/4″
操作圧 0.5〜0.7MPa
動作 複作動式

本製品は、受注生産品となります。詳しくはお問合せ下さい。

選定・購入・開発などお気軽にお問い合わせください。

全て開く

製品仕様

型式 接続 構造 使用圧力範囲 CV エア操作圧力 重量
(kg)
口径 規格
P2U-08S-60 1/8 Rc 2WAY 0〜60MPa 0.2 0.5〜0.7MPa 4.1
P2U-08S-80 1/8 Rc 2WAY 0〜80MPa 0.2 0.5〜0.7MPa 4.5

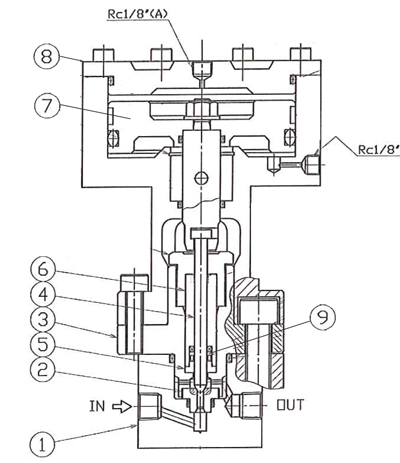

主要部品材質

No 名称 材質
1 ボディ SUS304
2 シートリング 特殊合金
3 ボンネット SUS304
4 ステム 特殊合金
5 カラー SUS304
6 ステムガイド CAC406
7 ピストン A5056
8 トップカバー A5056
9 U型パッキン 特殊樹脂

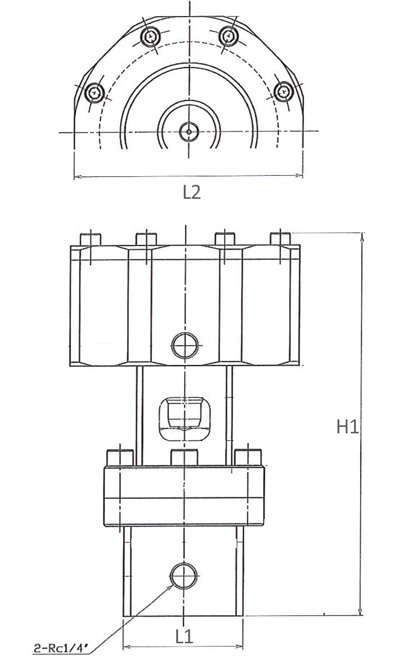

製品寸法

型式 口径 製品寸法
L1 L2 H1
P2U-08S-60 1/8 60 115 191
P2U-08S-80 1/8 60 135 191

その他仕様・オプション

取付方向 水平
その他 下部サポート穴付き
