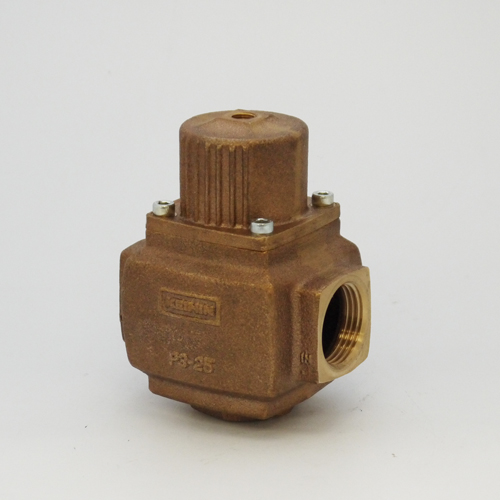

空気圧操作式ピストンバルブ | 小型タイプP2/P3

  • コンパクトで高耐久な空気圧操作ピストンバルブです。
  • スプリングリターン式・単作動の為、緊急遮断弁として使用可能です。
  • 2方弁、3方弁の2タイプがあります。

水 油 空気 蒸気 で使用可能な、小型汎用の空気圧操作式ピストン弁です。スプリングの力で自動的に閉動作を行う為、緊急時の遮断用(緊急遮断弁)としてお使い頂けます。各種軽装・機械設備に最適です。

流体

P2、P3-15,20:水・油・空気・蒸気
P3-25T,40T:水・油・空気

温度 P2、P3-15,20:180℃  P3-25T,40T:80℃
使用圧力 P2、P3-15,20:0.7MPa  P3-25T,40T:0.3MPa
操作圧力

P2:0.4~0.6MPa  P3-15,20:0.5~0.7MPa
P3-25T,40T:0.5~0.6MPa

口径 15~40A
構造 2WAY、3WAY

選定・購入・開発などお気軽にお問い合わせください。

全て開く

製品仕様

型式 接続 使用圧力範囲[MPa] エアー供給口 CV 値 重量[kg]
口径 形状 規格
P2-15 1/2 2WAY Rc 0~0.7 RC1/8 4.5 1.0
P2-20 3/4 5.6 1.1
P2-25 1 7.4 1.7
P3-15 1/2 3WAY 4.1 1.2
P3-20 3/4 5.1 1.3
P3-25T 1 0~0.3 RC1/8 12.0 2.0
P3-40T 1 1/2 28.0 3.5

主要部品材質

P2・P3-15、20
No 名称 材質
1 ボデー CAC406
2 ボトムカバー CAC406*1
2 ボトムシート CAC406*2
3 シリンダー CAC406
4 バルブ (C3604 l SUS304)*3
5 バルブジスク PTFE
6 ステム SUS304
7 ステムパッキン PTFE
8 ピストン C3604B
9 ピストンパッキン FPM
10 スプリング SUS304
11 ボデーパッキン NON.ASBESTOS

*1 P2でのみで使用。
*2 P3でのみで使用。
*3 P2ではC3604B、P3ではSUS304となります。

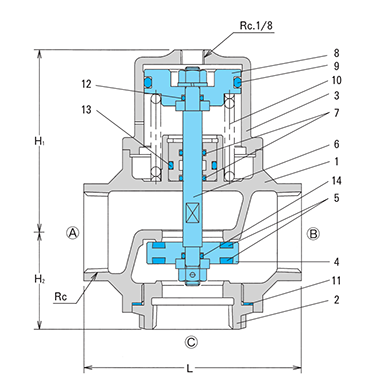

P3-25T、40T
No 名称 材質
1 ボデー CAC406
2 ボトムシート CAC406
3 シリンダー CAC406
4 バルブ C3604B
5 バルブジスク FPM
6 ステム SUS304
7 ステムパッキン FPM
8 ピストン C3604B
9 ピストンパッキン NBR
10 スプリング SWP A
11 ボデーパッキン PTFE
12 Oリング NBR
13 Oリング FPM
14 Oリング FPM

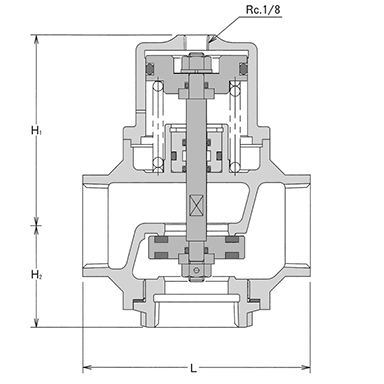

製品寸法

型式 口径 製品寸法 [mm]
L H1
P2-15 1/2 70 68
P2-20 3/4 80 71
P2-25 1 90 80
P3-15 1/2 70 82
P3-20 3/4 80 85
P3-25T 1 90 75
P3-40T 1 1/2 120 90

その他仕様・オプション

取付方向 原則として正立
作動 Air In Open (P2) Air In A⇄B ・ Air Out A⇄C (P3-15、20) Air In B⇄A ・ Air Out B⇄C (P3-25T、40T)
