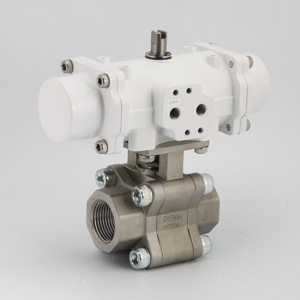

スプリングの力で自動的に閉まる為、緊急時の遮断用としてお使い頂けます。電磁弁やスピードコントローラー、高温仕様などもオプションで可能です。
| 流体 | 水･油･空気･ガス |
|---|---|
| 温度 | -15~80℃ |
| 使用圧力 | MSR:1.0MPa, 1DSR:2.0MPa, 2DSR:2.0MPa |
| 操作圧力 | 0.4~0.7MPa |
| 口径 | 8~50A |
| 材質 | 接液部:SUS・SCS・PTFE |
| 動作 | スプリングリターン型(単作動型) |
| 規格 | NAMUR規格(VDI/VDE3845)準拠 *1 |
*1 : TX2-□DSRシリーズでの適合となります。TX350-MSRは適合していおりません。
| 型式 | 接続 | 使用圧力範囲 | エアー供給口 | CV 値 | 重量 (kg) | ||
|---|---|---|---|---|---|---|---|
| 口径 | 形状 | 規格 | |||||
| TX350-MSR+SKL-8 | 1/4 | 2WAY | Rc | 0~1MPa | Rc1/8 | 4.8 | 1.4 |
| TX350-MSR+SKL-10 | 3/8 | 6.0 | 1.4 | ||||
| TX350-MSR+SKL-15 | 1/2 | 8.0 | 1.4 | ||||
| TX350-MSR+SKL-20 | 3/4 | 12.0 | 1.7 | ||||
| TX2-1DSR＋SKL-8 | 1/4 | 0~2MPa | Rc1/8 | 4.8 | 2.0 | ||
| TX2-1DSR＋SKL-10 | 3/8 | 6.0 | 2.0 | ||||
| TX2-1DSR＋SKL-15 | 1/2 | 8.0 | 2.0 | ||||
| TX2-1DSR＋SKL-20 | 3/4 | 12.0 | 2.3 | ||||
| TX2-1DSR＋SKL-25 | 1 | 29.0 | 3.1 | ||||
| TX2-2DSR＋SKL-32 | 1 1/4 | 0~2MPa | Rc1/8 | 50.0 | 6.4 | ||
| TX2-2DSR＋SKL-40 | 1 1/2 | 60.0 | 6.4 | ||||
| TX2-2DSR＋SKL-50 | 2 | 110.0 | 8.4 | ||||
| No | 名称 | 材質 |
|---|---|---|
| 1 | ボデー | SCS14 |
| 2 | エンドアダプター | SCS14 |
| 3 | ボール | SUS316 |
| 4 | ステム | SUS316 |
| 5 | グランド | SUS303 |
| 6 | ボールシート | PTFE |
| 7 | ボディシール | PTFE |
| 8 | スラストワッシャー | PTFE |
| 9 | Vリングセット | PTFE |
| 10 | センターピン | SUS |
| 11 | アクチュエーター | 組立品 |

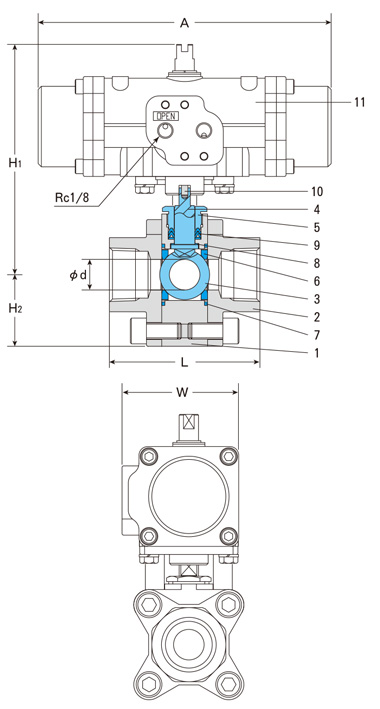

TX350-MSR+SKL-□□
| 型式 (口径) | 製品寸法 (mm) | ||
|---|---|---|---|
| φd | L | H1 | |
| TX350-MSR+SKL-8 (1/4) | 11 | 65 | 104.5 |
| TX350-MSR+SKL-10 (3/8) | |||
| TX350-MSR+SKL-15 (1/2) | |||
| TX350-MSR+SKL-20 (3/4) | 14 | 71 | 112.5 |

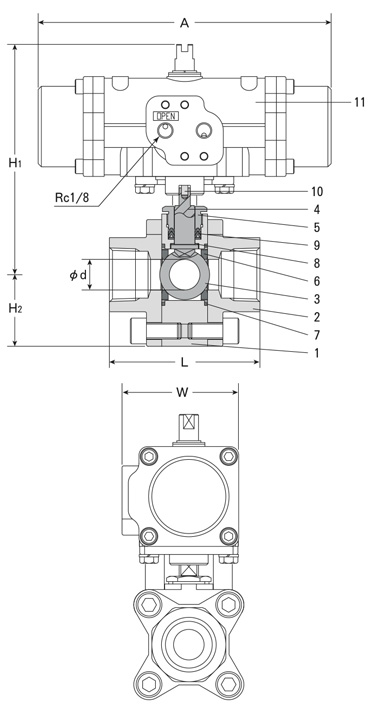

TX2-1DSR+SKL-□□
| 型式 (口径) | 製品寸法 (mm) | ||
|---|---|---|---|
| φd | L | H1 | |
| TX2-1DSR＋SKL-8 (1/4) | 11 | 65 | 121.3 |
| TX2-1DSR＋SKL-10 (3/80 | |||
| TX2-1DSR＋SKL-15 (1/2) | |||
| TX2-1DSR＋SKL-20 (3/4) | 14 | 71 | 129 |
| TX2-1DSR＋SKL-25 (1) | 19 | 93.5 | 143 |
TX2-2DSR+SKL-□□
| 型式 (口径) | 製品寸法 (mm) | ||
|---|---|---|---|
| φd | L | H1 | |
| TX2-2DSR＋SKL-32 (1 1/4) | 29 | 107 | 175.5 |
| TX2-2DSR＋SKL-40 (1 1/2) | 116 | ||
| TX2-2DSR＋SKL-50 (1) | 38 | 126 | 189.5 |
| 取付方向 | 自由 |
|---|---|
| 周囲温度 | 0～50℃ |
| オプション | 電磁弁(AC100,AC200V,DC24V), スピードコントローラー, リミットスイッチ,高温仕様 |
