スーパーチェック弁C1シリーズ

  • ウェハー型で軽量コンパクトな逆止弁です。メンテナンスも容易です。
  • 様々な仕様に対応した製品選定が可能です。

水 油 空気 ガス 蒸気で使用可能な、ウエハー型逆止弁です。トルク、スプリング材質、シート材質、など各種仕様に対応したカスタム仕様での対応が可能です。

流体 水・油・空気・ガス・蒸気
温度 ①80℃  ②121℃※
使用圧力 MAX 1MPa
口径 40~300A

※①型式 : C1J1F/CA-NS  ②型式 : C1J3R/S3S3-OS

選定・購入・開発などお気軽にお問い合わせください。

全て開く

製品仕様

型式 接続 構造 使用圧力範囲[MPa] CV 値 重量[kg]
口径 形状
40A-C1J1F/CA-NS 1 1/2 JIS10K 2WAY 0~1 46 1.8
50A-C1J1F/CA-NS 2 72 2.0
65A-C1J1F/CA-NS 2 1/2 132 2.5
80A-C1J1F/CA-NS 3 180 3.0
100A-C1J1F/CA-NS 4 380 4.7
125A-C1J1F/CA-NS 5 635 6.7
150A-C1J1F/CA-NS 6 864 8.0
200A-C1J1F/CA-NS 8 1,650 15.6
250A-C1J1F/CA-NS 10 3,017 26.6
300A-C1J1F/CA-NS 12 4,280 49.0

主要部品材質

C1J1F/CA-NS
No 名称 材質
1 ボデー FC250
2 弁体 CAC407
3 シート NBR
4 スプリング SUS316
5 ヒンジピン SUS304
6 スットピング SUS304
7 プラグ S25C
8 ボデーベアリング PTFE
9 プレートベアリング PTFE



C1J3R/S3S3-OS
No 名称 材質
1 ボデー SCS13
2 弁体 SCS13
3 シート SCS13
4 スプリング SUS316
5 ヒンジピン SUS304
6 スットピング SUS304
7 プラグ SUS304
8 ボデーベアリング PTFE
9 プレートベアリング PTFE

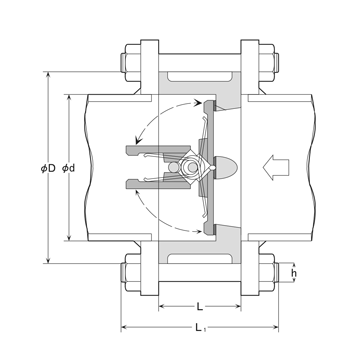

製品寸法

型式 口径 製品寸法 [mm]
φD L φd
40A-C1J1F/CA-NS  11/2 86  54 60
50A-C1J1F/CA-NS 101
65A-C1J1F/CA-NS 21/2  121 73
80A-C1J1F/CA-NS 131 57 89
100A-C1J1F/CA-NS 156 64 114
125A-C1J1F/CA-NS 187 70 141
150A-C1J1F/CA-NS 217 76 168
200A-C1J1F/CA-NS 267 95 219
250A-C1J1F/CA-NS  10 330 108 273
300A-C1J1F/CA-NS 12  375 143 324

その他仕様・オプション

取付方向 水平配管 or 垂直配管
オプション その他、高圧仕様、高温仕様、JIS10K以外のフランジ規格(ASME、JPI)、接続口径 : 1200Aまで製作化
