ニードル型定流量弁NSPW/NFFWシリーズ

  • 弁の前後差圧変化に関わらず、流量を一定に保ちます。
  • シンプル構造で、長寿命・高耐久・メンテナンスフリーを実現
  • 節水対策・過流量防止など環境負荷の低減に最適です。

ニードル型定流量弁NSPW/NFFWシリーズは、水・油・その他特殊流体(海水や腐食性流体等)で使用可能な定流量弁(フローコントロールバルブ)です。電源や外部操作の必要がなく、これ一台で、流量制御が出来、二次側の流量を一定に保ちます。シンプル構造の為、高寿命・高耐久です。各種装置、工場設備、石油プラントなどに長年の実績があります。小流量タイプFPCシリーズも併せてご覧ください。

流体 ①水 、その他液体 ②油
温度 ①MAX 80℃ ②MAX 180℃
制御圧力差 0.03~1.0MPa (設定流量よって異なります)
口径 10~150A(セパレート型を含む)
流量精度 5~20L/min:±15%  22~2000L/min:±10%

選定・購入・開発などお気軽にお問い合わせください。

全て開く

製品仕様

型式 接続 使用圧力範囲
[MPa]
設定流量範囲※1
[L/min]
寸法L
[mm]
質量
[kg]
口径 形状
NSPW-10 3/8 Rc

0.03~1※2

5~12 85 0.4
NSPW-15 1/2 5~20 95 0.4
NSPW-20 3/4 10~36 110 0.7
NSPW-25 1 16~55 135 1.3
NFFW-32 1 1/4 JIS10KFF 0.03~1※2  30~90 120 4.6
NFFW-40 1 1/2 30~140 140 5.4
NFFW-50 2 90~250 160 7
NFFW-65 2 1/2 90~400 190 11.3
NFFW-80 3 180~850 220 16.1
NFFW-100 4 200~1350 270 22.4
NFFW-125 5 700~2000 270 37.0
NFFW-150 6 550~2000 300 52.0
NFF-50S 2 0.05~0.7※2
170~450 300 15
NFF-80S 3 400~1300 350 30
NFF-100S 4 700~2000 400 60
NFF-150S 6 1100~1800 530 110

※1 流量は可変ではありません。この流量範囲より流量を選択して下さい。詳しくは流量表をご覧下さい。
※2 設定流量によって使用圧力範囲が異なります。

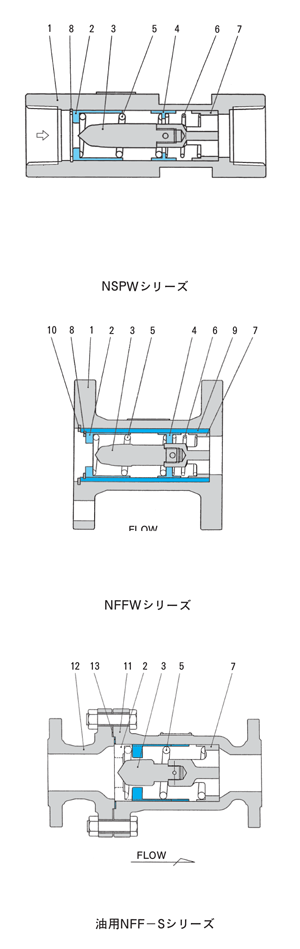

主要部品材質

NSPW
No 名称 材質
 1  ボデー CAC406
 2 ピストン SUS403
 3 ニードル SUS403
4 スプリングホルダー C3604
 5 スプリングA SUS304
スプリングB SUS304
ニードルホルダー SUS403
ストップリング SUS304



NFFW・NFF
No 名称 材質
 1  ボデー FC250
 2 ピストン SUS403
 3 ニードル SUS403
4 スプリングホルダー C3604 or SUS403※1
 5 スプリングA SUS304 or SUP9※1
スプリングB SUS304
ニードルホルダー S25C or FCD400※1
ストップリング SUS304
9 スリーブ CAC406※2
10 ストップリング SUS304※2

※1 口径により材質が異なります。
※2 NFFWで使用する部品です。NFFでは使用しません。

NFF-S
No 名称 材質
 2 ピストン SCS2
 3 ニードル SUS403
 5 スプリングA SUS304 or SUP9※3
ニードルホルダー FCD400
11 ロアーボデー FC250
12 アッパーボデー FC250
13 ボデーパッキン NON-ASBESTOS

※3 口径により材質が異なります。

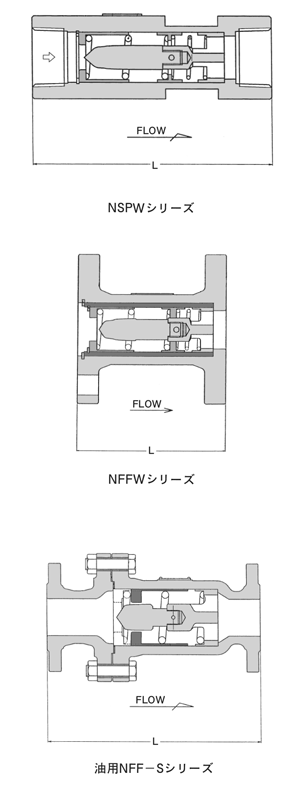

製品寸法

製品仕様をご覧ください。

流量表

流量表はカタログよりご確認下さい。(カタログはこちら→

*注意事項
1.定流量弁の前後には、定流量弁と同じ口径の直管部を設けて下さい。一次側:口径×5[mm]以上、二次側:口径×10[mm]以上
2.ご使用状況や配管方法、ポンプ特性により、振動や騒音が生じる場合があります。
3.出荷検査は、水にて行います。
4.弊社流量設定は水換算流量になります。

その他仕様・オプション

オプション

ボデー材質:SUS304,SCPH2
JIS10KFF以外のフランジ規格 (JPI、ASME)
2100L/min以上及び200A以上の製品
