ワッシャー式定流量弁RSPシリーズ

  • 弁の前後差圧変化に関わらず、流量を一定に保ちます。
  • ワッシャー式で、軽量コンパクト。
  • 各種機器・装置への組込みに最適です。

水用定流量弁(フローコントロールバルブ)です。電源や外部操作の必要がなく、これ一台で、流量制御が出来、二次側の流量を一定に保ちます。流量精度の高いタイプをお求めの場合はFPCシリーズをご覧ください。

流体
温度 MAX 35℃
制御圧力差 0.05~0.7MPa
口径 10~15A
流量精度 ±20%
オプション ボデー材質:SUS304

選定・購入・開発などお気軽にお問い合わせください。

全て開く

製品仕様

型式 接続 制御圧力差[MPa] 設定流量[L/min] 最高使用圧力[MPa] 質量 [kg]
口径 形状
RSP-12 3/8 Rc 0.05~0.7

0.6 0.8 1.2 1.5 1.8 2.2 2.5 2.6
3.0 3.5 4.0 5.0 5.5 8.5 9.0

0.7 0.15
RSP-15 1/2 0.2

主要部品材質

No 名称 材質
1 ボデー C3604
2 フローワッシャー NBR or NR
3 ストップスプリング SUS304

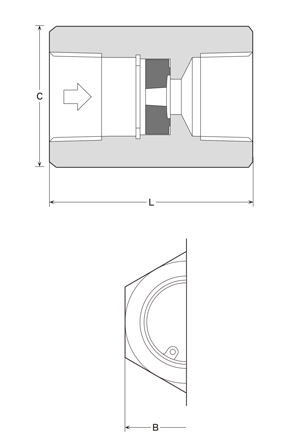

製品寸法

型式  口径 製品寸法 [mm]
L C
RSP-12 3/8 50 26.6
RSP-15 1/2 55 30

その他仕様・オプション

オプション ボデー材質 SUS304

*注意事項
1.定流量弁の前後には、定流量弁と同じ口径の直管部を設けて下さい。一次側:口径×5[mm]以上、二次側:口径×10[mm]以上
2.ご使用状況や配管方法、ポンプ特性により、振動や騒音が生じる場合があります。
