電動流量調整弁FXシリーズ

  • 4−20mA微細な流量調整が可能な、高性能な電動流量調整弁です。
  • 分解能1:500、高耐久駆動機構を採用
  • 流量、温度、圧力、レベルpH制御など、各種流体制御システム操作に最適です。

水・油・空気・ガス・蒸気など各種流体を、4-20mAで微細に流量コントロールが可能な、電子式流量調整弁(流量コントロールバルブ)です。開閉スピードの調整や流量特性の選択も可能な高機能タイプです。尚、姉妹シリーズとして大型タイプのVXシリーズがあります。

流体 水・油・空気・ガス・蒸気
温度 不凍 0~120℃
使用圧力 MAX1MPa, MAX5MPa
口径 8~25A
電源 DC24V
動作 4-20mA・DC入力 , 1-5V・DC入力

選定・購入・開発などお気軽にお問い合わせください。

全て開く

製品仕様

型式 接続 構造 最高圧力[MPa] 設定最大Cv値
口径 形状 使用圧力(*1) 締切差圧(*2)
FX-3020-8P-6S

1/4

Rc 2WAY 1.0 1.0 0.04・0.06・0.1・0.15・0.25・0.4・0.6・1.0
FX-3020-10P-6S

3/8

FX-3020-15P-6S

1/2

FX-3020-20P-6S

3/4

FX-3020-15P-6S

1/2

Rc 1.0 0.5 1.5・2.5・3.5
FX-3020-20P-6S

3/4

1.5・2.5・4・6
FX-3020-25P-6S

1

1.5・2.5・4・6・9
FX-3000-8P-3R

1/4

Rc 2WAY 5.0 5.0 0.01・0.02(*3)・0.04・0.06・0.1・0.15・0.25・0.4
FX-3000-10P-3R

3/8

FX-3000-15P-3R

1/2

FX-3000-20P-3R

3/4

FX-3030-15P-6T□

1/2

Rc 3WAY 1.0 0.5 1.5・2.5・3.5
FX-3030-20P-6T□

3/4

1.5・2.5・4・6
FX-3030-25P-6T□

1

2.5・4・6・9
FX-3020-20B

3/4

JIS10KFF 2WAY 1.0 0.5 2.5・4・6
FX-3020-25B

1

4・6・9
FX-3030-20B-T□

3/4

JIS10KFF 3WAY 1.0 0.5 2.5・4・6
FX-3030-25B-T□ 1 4・6・9

*1 使用圧力は、ON,OFF動作がされていない場合の、流体の最高使用圧力。
*2 締切差圧は、ON,OFF動作されている最中の、最高使用差圧ΔPを示しています。 ΔP(P1-P2)=最高使用差圧(1次側流体圧力-2次側流体圧力)
*3 設定最大Cv値:0.01、0.02はリニア特性のみとなります。

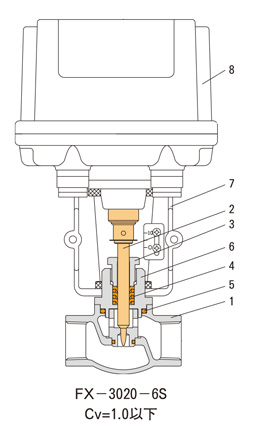

主要部品材質

No 名称 材質
1 ボデー SCS14 *1
2 バルブプラグ SUS304
3 グランドナット SUS304
4 グランドパッキン PTFE+FKM *1
5 ボデーパッキン FKM
6 バルブボンネット SCS14 *1
7 ヨーク ADC
8 アクチエーター 組立品

*1 FX-3000-3Rは、ボデー及びバルブボンネット:SUS304、
 グランドパッキン:PTFEです。

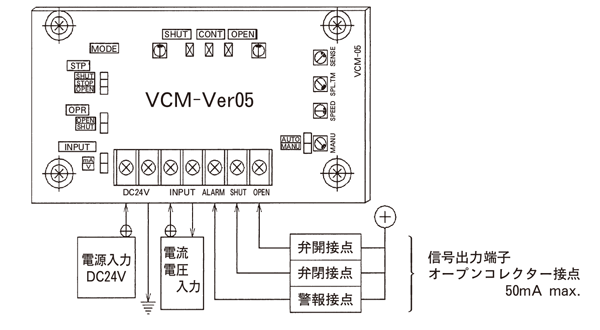

配線図

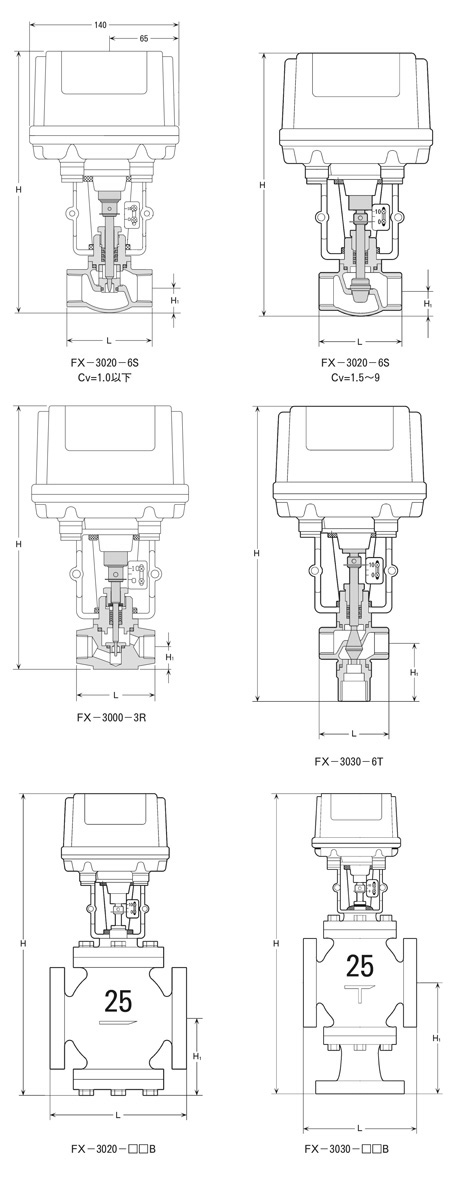

製品寸法

FX-3020-□□P-6S

型式 口径 製品寸法[mm]
L H1 H2
FX-3020-8P-6S 1/4 60.0 234.0 17.0
FX-3020-10P-6S 3/8
FX-3020-15P-6S 1/2 70.0 236.0 19.0
FX-3020-20P-6S 3/4 80.0 245.0 23.0
FX-3020-25P-6S 1 95.0 255.0 28.0

  FX-3000-□□P-3R

型式 口径 製品寸法[mm]
L H1 H2
FX-3000-8P-3R 1/4 70.0 235.0 15.0
FX-3000-10P-3R 3/8 20.0
FX-3000-15P-3R 1/2
FX-3000-20P-3R 3/4 85.0



FX-3030-□□P-6T

型式 口径 製品寸法[mm]
L H1 H2
FX-3030-15P-6T□ 1/2 65.0 260.0 45.0
FX-3030-20P-6T□ 3/4 80.0 275.0 55.0
FX-3030-25P-6T□ 1 95.0 290.0 65.0

FX-3020-□□B

型式 口径 製品寸法[mm]
L H1 H2
FX-3020-20B 3/4 170.0 384.0 95.0
FX-3020-25B 1

FX-3030-□□B-T□

型式 口径 製品寸法[mm]
L H1 H2
FX-3030-20B-T□ 3/4 170.0 422.0 140.0
FX-3030-25B-T□ 1

その他仕様・オプション

取付方向 鉛直±45°
周囲温度 0~60℃
湿度 RH90%以下
流体粘度 20cst
ステムストローク 10mm
保護型式 防滴型(IP55相当)
安全保護 インピーダンスプロテクト
標準機能 開閉確認回路
オプション 高温仕様、スペースヒーター付、その他のボデー材質
