サニタリーフェルール（ISO/IDF）規格対応の手動サニタリーボールバルブ。SCS16Aを使用し、内面バフ研磨がされています。オプションで電解研磨なども可能。各種清浄保持ラインに、採用されています。サニタリー接続の、空気圧操作式自動バルブ TX2-SKH-FS3、TX2-SR-SKH-FS3シリーズも合わせてご覧ください。
| 流体 | 水・油・空気・特殊流体 |
|---|---|
| 温度 | MAX135℃ |
| 使用圧力 | 0~1MPa |
| 口径 | 8A~2S |
| 接続 | サニタリー |
| オプション | 電解研磨 |
| 型式 | 接続 |
使用圧力範囲 (MPa) |
オリフィス (φmm) |
温度 | ||
|---|---|---|---|---|---|---|
| 口径 | 形状 | 規格 | ||||
| HDL+SKH+FS3-08 | 1/4 | 2WAY | ISO | 0〜1MPa | 10.5 | 0〜135℃ |
| HDL+SKH+FS3-10 | 3/8 | 14.0 | 0〜135℃ | |||
| HDL+SKH+FS3-15 | 1/2 | 17.5 | 0〜135℃ | |||
| HDL+SKH+FS3-1S | 1S | IDF | 23.0 | 0〜135℃ | ||
| HDL+SKH+FS3-1.5S | 1.5S | 35.7 | 0〜135℃ | |||
| HDL+SKH+FS3-2S | 2S | 47.8 | 0〜135℃ | |||

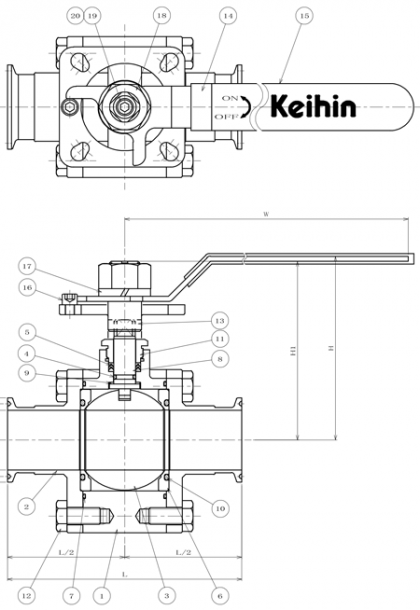

| No | 名称 | 材質 |
|---|---|---|
| 1 | ボデー | SCS16*1 |
| 2 | エンドアダプタ | SCS16 |
| 3 | ボール | SUS316L |
| 4 | Oリング | EPDM*2 |
| 5 | グランドパッキン | PTFE |
| 6 | ボールシート | PTFE |
| 7 | Oリング | EPDM |
| 8 | ステム | SUS316L |
| 9 | スラストワッシャー | PTFE |
| 10 | Oリング | EPDM |
| 11 | グランドナット | SUS303 |
| 14 | ハンドル | SUS304 |
| 15 | ハンドルカバー | PVC |
*1 内面#400バフ研磨処理
*2 ステム部のOリングのみ食品用グリス（NSF H1適合品）を塗布
| Size | Dimentions | |||||
|---|---|---|---|---|---|---|
| DN | φd | L | H | W | std | |
| HDL+SKH+FS3-08 | 8A | 10.5 | 95 | 72.5 | 120 | ISO |
| HDL+SKH+FS3-10 | 10A | 14.0 | 95 | 72.5 | 120 | ISO |
| HDL+SKH+FS3-15 | 15A | 17.5 | 100 | 77.3 | 120 | ISO |
| HDL+SKH+FS3-1S | 1S | 23.0 | 114 | 89.0 | 150 | IDF |
| HDL+SKH+FS3-1.5 | 1.5S | 35.7 | 140 | 110.0 | 180 | IDF |
| HDL+SKH+FS3-2S | 2S | 47.8 | 156 | 118.5 | 180 | IDF |
