LNG 液体窒素用電磁弁・低温バルブME6-LN2HMシリーズ

  • LNG 液体窒素・低温流体用の電磁弁です。︎
  • パイロットキック式で大流量を流すことが可能です。

LNG 液体窒素や不凍液など低温流体で、-196℃まで使える直動タイプの電磁弁(ソレノイドバルブ)です。中圧1.6MPaまで使用可能。低温電磁弁・低温バルブ。冷凍装置や医療用装置など、各種機器でご使用頂いています。

流体 液体窒素
温度 -196℃
使用圧力 0〜1.6MPa
口径 15~20A
電源

AC100V 50/60Hz,AC200V 50/60Hz

動作 通電時開

選定・購入・開発などお気軽にお問い合わせください。

全て開く

製品仕様

型式 接続 構造 オリフィス
φ[mm]
使用圧力範囲 CV 値 重量
(kg)
口径 規格
ME6-SSP-15LN2HM 1/2 Rc 2WAY 13.8 0〜1.6MPa 3 4.1
ME6-SSP-20LN2HM 3/4 Rc 2WAY 19 0〜1.6MPa 4.9 4.5

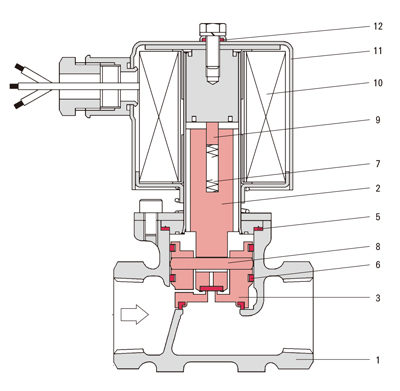

主要部品材質

No 名称 材質
1 ボデー SCS13
2 プランジャー SUS410+PTFE
3 メインバルブAss’y SUS304+PTFE
4 パックレスAss’y SUS410+SUS304
5 パックレスパッキン PTFE
6 シールリング XE-4 (トニメタル)
7 プランジャースプリング SUS304
8 平行ピン SUS420
9 プッシュロッド SUS304
10 コイル PEW
11 コイルボンネット SPC+塗装(Coating)
12 防滴部品 SUS304+NBR

製品寸法

型式 口径 製品寸法
L H1 H2
ME6-SSP-15LN2HM 1/2 63 125 18
ME6-SSP-20LN2HM 3/4 74 130 20

その他仕様・オプション

取付方向 鉛直±90°
周囲温度 0~50℃
湿度 RH90%以下
流体粘度 50mm2/s(50cst)
付属品 防滴
