スプリング式 電動ボール弁(樹脂製)KB1-PVシリーズ

  • ボデーPVC製で、腐食性流体に対応。
  • スプリングリターン式。
  • 2線式電源の為、電磁弁からの置き換えが配線変更なく可能です。

耐食・耐薬に優れた樹脂製の電動ボール弁(モーターバルブ)です。スプリングの力で自動的に閉まります。また、開閉時動作時間は、約2.5秒(開)、約1秒(閉)です。尚、姉妹シリーズKB1(水用)KB1(蒸気用)があります。

流体 特殊流体
温度 MAX 50℃
使用圧力 MAX 1MPa
口径 15~25A (Rc・JIS10KFF)
電源

AC100V50/60Hz,AC110V50/60Hz or
AC200V50/60Hz,AC220V50/60Hz

動作 スプリングリターン型・通電時開型

選定・購入・開発などお気軽にお問い合わせください。

全て開く

製品仕様

型式 接続 構造 最高圧力[MPa] Cv値 開閉時間(50/60Hz)[sec]*3
口径 形状 使用圧力*1 締切差圧*2
KB1-PVP-AS15WTDMJ 1/2 Rc 2WAY 1.0 1.0 14 2.5(開) 1(閉)
KB1-PVP-AS20WTDMJ 3/4 29
KB1-PVP-AS25WTDMJ 1 47
KB1-PVF-AS15WTDMJ 1/2 JIS10KFF 14
KB1-PVF-AS20WTDMJ 3/4 29
KB1-PVF-AS25WTDMJ 1 47

*1 使用圧力は、ON,OFF動作がされていない場合の、流体の最高使用圧力。
*2 締切差圧は、ON,OFFされている最中の、最高使用差圧ΔPを示しています。 ΔP(P1-P2)=最高使用差圧(1次側流体圧力-2次側流体圧力)
*3 この数値はおよその値です。

※ 御注文時には、グランドパッキンの材質(FKM or EPT)をご指示ください。

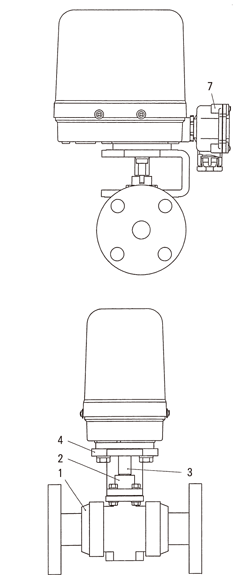

主要部品材質

No 名称 材質
1 ボデー PVC
グランドパッキン (FKM or EPT)※
シート PTFE
2 ジョイント SUS
3 出力軸 S45C
4 プラケット FCD
5 カラー FCD
6 アクチエーター 組立品
7 ターミナルボックス PBT

※ 御注文時には、グランドパッキンの材質(FKM or EPT)をご指示ください。

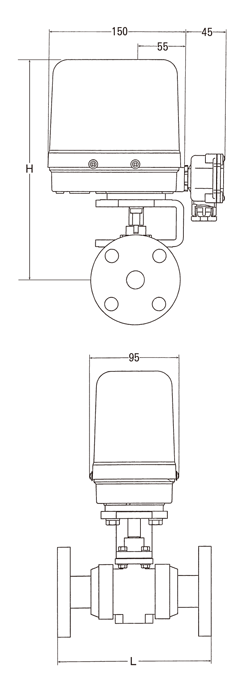

製品寸法

型式 口径 製品寸法[mm]
φd L H
KB1-PVP-AS15WTDMJ 1/2 15.0 102.0 240.0
KB1-PVP-AS20WTDMJ 3/4 20.0 120.0 250.0
KB1-PVP-AS25WTDMJ 1 25.0 131.0 255.0
KB1-PVF-AS15WTDMJ 1/2 15.0 143.0 240.0
KB1-PVF-AS20WTDMJ 3/4 20.0 172.0 250.0
KB1-PVF-AS25WTDMJ 1 25.0 187.0 255.0

その他仕様・オプション

取付方向 鉛直±15°
周囲温度 0~50℃
湿度 RH90%以下
保護型式 防滴型
安全保護 サーマルプロテクト
標準機能 開側確認回路、ターミナルボックス
オプション 開閉確認回路(無電圧接点、有電圧接点)、通電時閉型、その他口径
