スプリング式 低圧蒸気用電動ボール弁 | 緊急遮断弁KMKシリーズ

  • スプリングリターン式の為、停電時の緊急遮断弁としてご使用いただけます。
  • 低圧150℃までの蒸気・高温水に特化したシリーズです。
  • 2線式電源の為、電磁弁からの置き換えが配線変更なく可能です。

小型の低圧蒸気特化タイプのスプリングリターン型電動ボール弁(モーターバルブ)です。電源が切れた際、スプリングの力で自動的に閉まる為、緊急時の遮断用(緊急遮断弁)としてお使い頂けます。電源喪失時の安全確保が可能です。住宅や食品・医療など幅広い用途にお使い頂けます。

流体 蒸気・高温水
温度 MAX 150℃
使用圧力 MAX 0.4MPa
口径 15~20A
電源 AC100V50/60Hz or AC200V50/60Hz
動作 スプリングリターン型・通電時開型

選定・購入・開発などお気軽にお問い合わせください。

全て開く

製品仕様

型式 接続 構造 最高圧力[MPa] Cv値 開閉時間 50/60Hz[sec]
口径 形状 使用圧力*1 締切差圧*2
KMK-SLP-R15S 1/2 Rc 2WAY 0.4 0.4 11 開:13.0/11.0 閉:2以下
KMK-SLP-R20S 3/4 開:13.0/11.0 閉:2以下

*1 使用圧力は、ON,OFF動作がされていない場合の、流体の最高使用圧力。
*2 締切差圧は、作動中の、最高使用差圧ΔPを示しています。 ΔP=P1-P2(最高使用差圧=1次側流体圧力-2次側流体圧力)

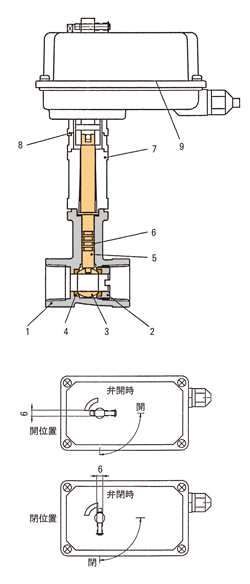

主要部品材質

No 名称 材質
1 ボデー CAC406
2 エンドキャップ CAC406
3 ボール SUS316
4 ボールシート PTFE
5 ステム SUS303
6 Oリング FKM
7 ブラケット ADC
8 スペーサー 樹脂
9 アクチエーター 組立品

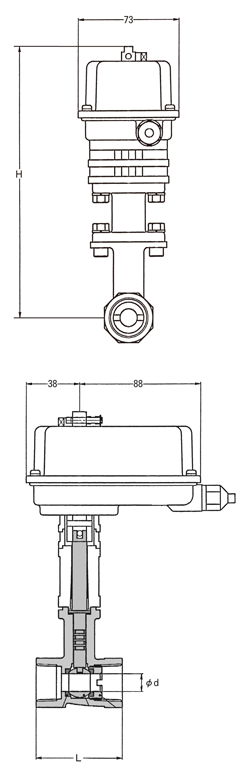

製品寸法

型式 口径 製品寸法[mm]
φd L H
KMK-SLP-R15S 1/2 12.5 62.0 193.0
KMK-SLP-R20S 3/4

その他仕様・オプション

取付方向 鉛直±90°
周囲温度 0~40℃
湿度 RH90%以下
保護型式 屋内専用
安全保護 インピーダンスプロテクト
標準機能 手動開閉・全開保持機構

(注) 1.手動操作時は電源を切り、手動軸を静かに回して下さい。 2.自動復帰操作の途中で逆操作をさせないで下さい。 3.1つのスイッチで複数駆動不可。
