スプリング式 電動ボールバルブKMWシリーズ

  • スプリングリターン式でスプリングの力で閉まります
  • ボデー材質は青銅製・ステンレス製があります
  • 2線式電源の為、電磁弁からの置き換えが配線変更なく可能です

小型のスプリングリターン型電動ボール弁(モーターバルブ)です。電源が切れた際、スプリングの力で自動的に閉まります。空調設備や食品・医療など幅広い用途に使用されています。

流体 水・油・空気
温度 MAX 80℃
使用圧力 MAX 2MPa
締切圧力 0.5〜1MPa (口径により異なります)
口径 15~25A
電源 AC100V50/60Hz  or  AC200V50/60Hz
動作 スプリングリターン型・通電時開型

選定・購入・開発などお気軽にお問い合わせください。

全て開く

製品仕様

型式 接続 構造 最高圧力[MPa] Cv 値 開閉時間 50/60Hz[sec]
口径 形状 使用圧力*1 締切差圧*2
KMW-SP-15SRK-1M-X 1/2 Rc 2WAY 2.0 1.0 4 開:13.0/11.0 閉:2以下
KMW-SP-20SRK-1M-X 3/4
KMW-SP-25 1 0.5 10
KMW-SP-20T 3/4 1.0 7
KMW-SSP-15T 1/2 1.0 5
KMW-SSP-20T 3/4 7
KMW-SSP-25 1 0.5 10
KMW3-SP-20 3/4 3WAY 1.0 2

*1 使用圧力は、ON,OFF動作がされていない場合の、流体の最高使用圧力。
*2 締切差圧は、作動中の最高使用差圧ΔPを示しています。 ΔP=P1-P2(最高使用差圧=1次側流体圧力-2次側流体圧力)

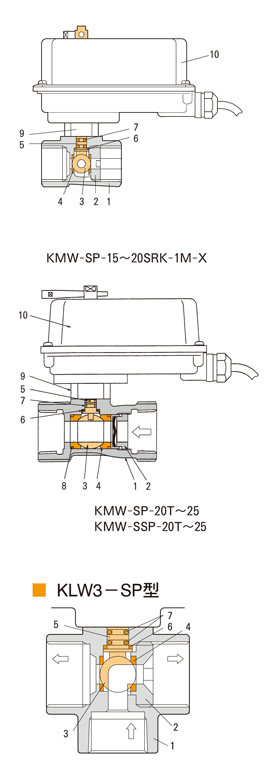

主要部品材質

SP型 15~20A
No 名称 材質
1 ボデー CAC407
2 エンドキャップ CAC903C
3 ボール SUS316
4 ボールシート PTFE
5 ステム SUS303
6 スラストワッシャー PTFE
7 Oリング NBR
9 スペーサー 樹脂
10 アクチエーター 組立品
11 ロックピン C3604+SUS304



SP型 25A・SSP型 15~25A
No 名称 材質
1 ボデー (CAC406 | SCS13)*1
2 エンドキャップ (C3604B | SUS304)*2
3 ボール SUS304
4 ボールシート PTFE
5 ステム SUS304
6 スラストワッシャー PTFE
7 Oリング FKM
8 シートパッキン NBR
9 スペーサー 樹脂
10 アクチエーター 組立品
11 ロックピン C3604+SUS304

*1 SP型25AではCAC406、SSP型15~25AではSUS13となります。 *2 SP型25AではC3604B、SSP型15~25AではSUS304となります。

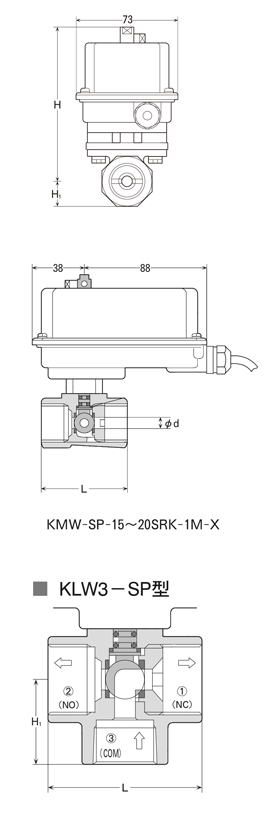

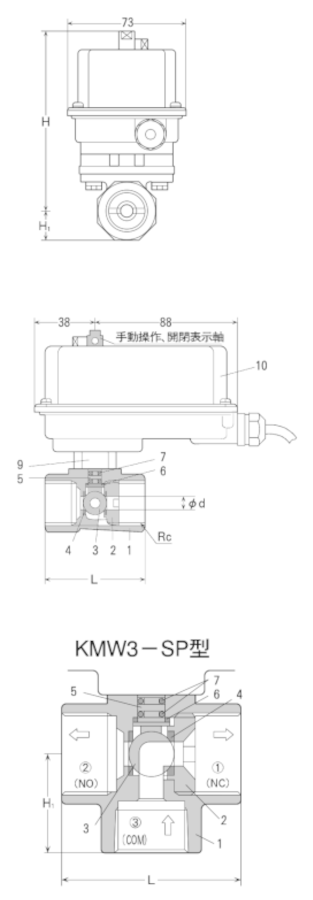

製品寸法

型式 口径 製品寸法 [mm]
φd L H
KMW-SP-15SRK-1M-X 1/2 9 58 107
KMW-SP-20SRK-1M-X 3/4 62
KMW-SP-25 1 15 90 111
KMW-SP-20T 3/4 12 80 108
KMW-SSP-15T 1/2 12 80 108
KMW-SSP-20T 3/4
KMW-SSP-25 1 15 90 92
KMW3-SP-20 3/4 8 62 107

その他仕様・オプション

取付方向 鉛直±90°
周囲温度 0~50℃
湿度 RH90%以下
保護型式 屋内専用
安全保護 インピーダンスプロテクト
標準機能 手動開閉
オプション 通電時閉型、ターミナルボックス

《注意事項》
1.バルブ納入時は弁開状態です。フラッシング後ロックピンを抜いてご使用ください。
2.手動操作時は電源を切り、手動軸を静かに回して下さい。
3.スプリングリターン中に通電しないで下さい。完全に動作が終わってから、逆動作をして下さい。
4.1つのスイッチで複数駆動不可。
