小型電動ボール弁KRWシリーズ

  • 15,20Aの軽量・コンパクトな電動ボール弁です。
  • 小型装置への組み込みに最適です。

水・油・空気で使用可能な、小型タイプの電動ボールバルブ(モーターバルブ)です。高さ方向がコンパクトな設計の為、狭い機器や配管で使用可能です。

流体 水・油・空気
温度 MAX 80℃
使用圧力 MAX 2MPa
締切差圧 MAX 1MPa
口径 15~20A
電源 AC100V50/60Hz or AC200V50/60Hz
動作 C接点仕様

選定・購入・開発などお気軽にお問い合わせください。

全て開く

製品仕様

型式 接続 構造 最高圧力[MPa] CV 値 開閉時間(50/60Hz)[sec]
口径 形状 使用圧力*1 締切差圧*2
KRW3-SP-15 1/2 Rc 2WAY 2.0 1.0 4 6.0/5.0
KRW3-SP-20 3/4 8

*1 使用圧力は、ON,OFF動作がされていない場合の、流体の最高使用圧力。
*2 締切差圧は、ON,OFFされている最中の、最高使用差圧ΔPを示しています。 ΔP(P1-P2)=最高使用差圧(1次側流体圧力-2次側流体圧力)

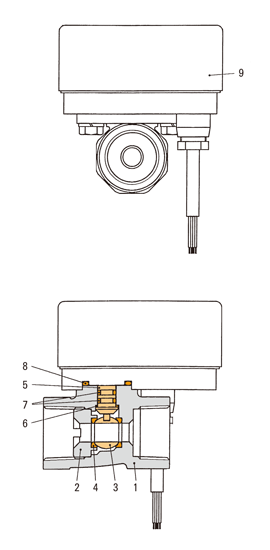

主要部品材質

No 名称 材質
1 ボデー CAC406
2 エンドキャップ C3604
3 ボール SUS316
4 ボールシート PTFE
5 ステム SUS
6 スラストワッシャー PTFE
7 Oリング NBR
8 Oリング NBR
9 アクチュエーター 組立品

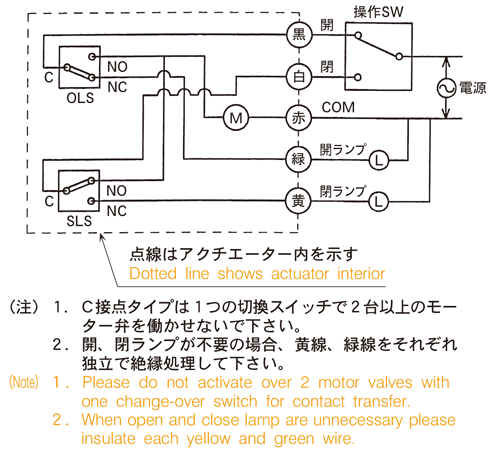

配線図

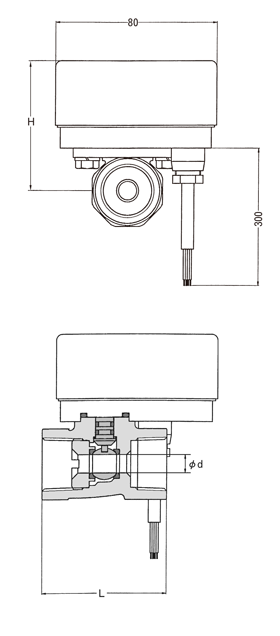

製品寸法

型式 口径 製品寸法[mm]
φd L H
KRW3-SP-15 1/2 9.0 58 68
KRW3-SP-20 3/4 12.5 62 68

その他仕様・オプション

取付方向 鉛直±90°
周囲温度 0~50℃
湿度 RH90%以下
保護型式 屋内防滴
安全保護 インピーダンスプロテクト
標準機能 開閉確認回路付
