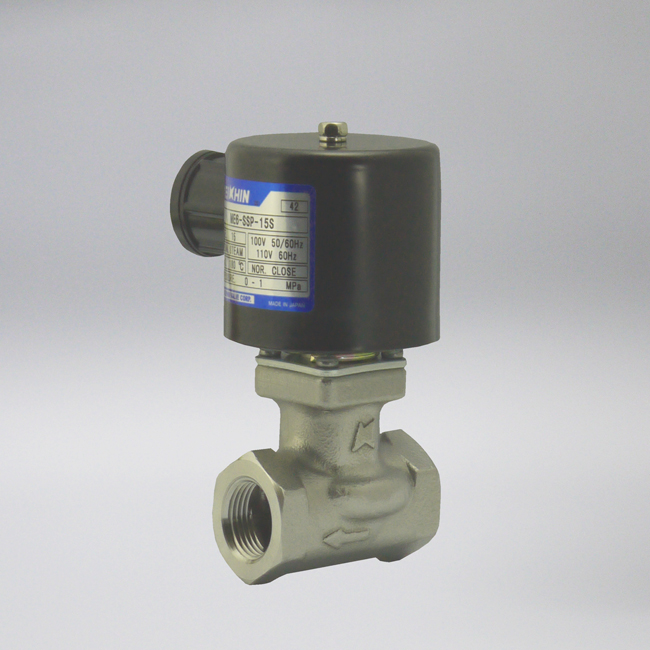

ステンレス製キックパイロット式電磁弁ME6-SSPシリーズ

  • 高性能、キックパイロット式のステンレス電磁弁です。
  • 食品機械や乾燥機器など各種制御ラインに幅広くお使い頂けます。

キックパイロット式(差圧0MPaから動作が可能でかつ流量が大きい)構造の、ステンレス製の電磁弁(ソレノイドバルブ)です。尚、姉妹シリーズステンレスタイプで仕様の異なる、VKK-SSPシリーズ、CAC407タイプのVKKシリーズがあります。

流体 ①水 ②油 ③空気・ガス ④蒸気
温度 ①②③60℃ ④180℃
使用圧力 ①MAX0.8MPa ②MAX0.7MPa ③MAX0.5MPa ④MAX1MPa
口径 10~25A
電源

AC100V50/60Hz,AC110V60Hz or
AC200V 50/60Hz,AC220V60Hz

動作 通電時開

選定・購入・開発などお気軽にお問い合わせください。

全て開く

製品仕様

型式 接続 規格 オリフィス φ[mm] Cv値 重量 [kg]
口径 形状
ME6-SSP-10 3/8 Rc 2WAY 10 1.3 0.7
ME6-SSP-15 1/2 13.8 3.0 1.0
ME6-SSP-20 3/4 19 4.9 1.6
ME6-SSP-25 1 25 6.2 1.9
流体 圧力[MPa] 温度[℃]
0~0.8 60
0~0.7
空気ガス 0~0.5
蒸気 0~1 180

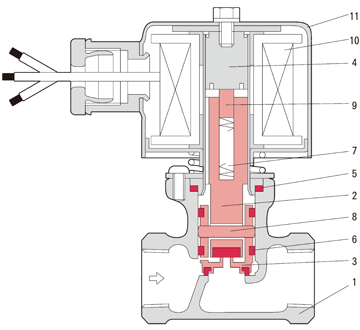

主要部品材質

No 名称 材質
1 ボデー SCS13A
2 プランジャー
3 メインバルブAss’y SUS304+PTFE
4 パックレスAss’y SUS410+SUS304
5 パックレスパッキン PTFE
6 シールリング XE-4(トニメタル)
7 プランジャースプリング SUS304
8 平行ピン SUS420
9 プッシュロッド SUS304
10 コイル EIW
11 コイルボンネット SPC+塗装(Coating)

※ 60℃はSUS410+FKM 、180℃はSUS410+PTFEとなります。

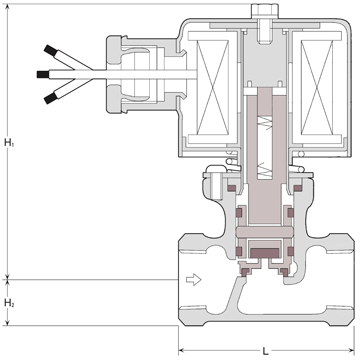

製品寸法

型式 口径 製品寸法[mm]
L H1 H2
ME6-SSP-10  3/8 53 84 13
ME6-SSP-15  1/2 63 94 17
ME6-SSP-20 3/4 74 126 19
ME6-SSP-25 1 88 126 24

その他仕様・オプション

取付方向 鉛直±90°
周囲温度 0~50℃
湿度 RH90%以下
流体粘度 50mm2/s(50cst)
オプション 防滴、ターミナルボックス、耐圧防爆(d2G3)、その他電源
