ステンレス製キックパイロット式電磁弁VKK-SSPシリーズ

  • 高性能、キックパイロット式のステンレス電磁弁です。
  • 食品機械や乾燥機器など各種製造・制御機器に幅広くお使い頂けます。

キックパイロット式(差圧0MPaから動作が可能でかつ流量が大きい)構造の、ステンレス製の電磁弁(ソレノイドバルブ)です。尚、姉妹シリーズステンレスタイプで仕様の異なる、ME6-SSPシリーズ、CAC407タイプのVKKシリーズがあります。

流体 ①水  ②空気・ガス  ③油
温度 ①②90℃  ③120℃
使用圧力 ①MAX0.8MPa ②MAX0.5MPa ③MAX0.7MPa
口径 15~25A
電源

AC100V50/60Hz,AC110V60Hz  or
AC200V50/60Hz,AC220V60Hz

動作 通電時開

選定・購入・開発などお気軽にお問い合わせください。

全て開く

製品仕様

型式 接続 構造 オリフィス Φ[mm] Cv値 質量[kg]
口径 形状
VKK-SSP-15WAGK 1/2 Rc 2WAY 13.8 3.5 0.8
VKK-SSP-20WAGK 3/4 25 6.7 1.5
VKK-SSP-25WAGK 1 8.0 1.7
流体 使用圧力範囲[MPa] 温度[℃]
0~0.8 90
0~0.7 120
空気ガス 0~0.5 90

主要部品材質

No 名称 材質
1 ボデー SCS13A
2 プランジャー SUS410+FKM
3 メインバルブAss’y SUS304+PTFE
4 パックレスAss’y SUS410+SUS304
5 パックレスパッキン PTFE
6 シールリング XE-4(トニメタル)
7 プランジャースプリング SUS304
8 平行ピン SUS420
9 コイル EIW

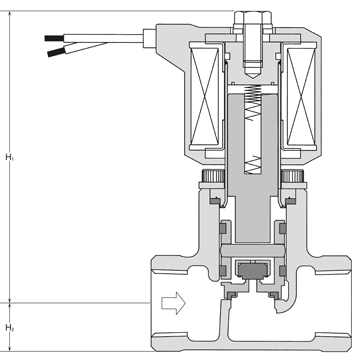

製品寸法

型式 口径 製品寸法 [mm]
L H1 H2
VKK-SSP-15WAGK 1/2 63 94 15
VKK-SSP-20WAGK 3/4 74 107 17
VKK-SSP-25WAGK 1 88 21

その他仕様・オプション

取付方向 鉛直±90°
周囲温度 0~50℃
湿度 RH90%以下
流体粘度 50mm2/s(50cst)
オプション 防滴、DIN端子箱、ランプ付DIN端子箱(サージキラー付)
