小型燃焼用(油用)電磁弁ZFDシリーズ

  • 小型油用の電磁弁です。︎
  • 小型オイルバーナー用に最適です。

油(A・B・C 重油、軽油、灯油)など、粘度の高い油にも対応可能な、小型直動2方向(2WAY)の電磁弁(ソレノイドバルブ)。小型オイルバーナー向けに、国内外で長年ご愛用頂いています。

流体 油 (A・B・C 重油、軽油、灯油etc)
温度 MAX100℃ MAX120℃
使用圧力 MAX 2.1MPa
口径 8~10A
電源 AC100V50/60Hz or AC200V50/60Hz
動作 通電時開・通電時閉

選定・購入・開発などお気軽にお問い合わせください。

全て開く

製品仕様

型式 接続 構造 オリフィスΦ[mm] 使用圧力 (MPa) Cv値 重量 (kg)
口径 形状
ZFD-1032-8AUK 1/4 RC 2WAY 3.0 0~2.1 0.26 0.65
ZFD-1032-10AUK 3/8 0.65
ZFD-1532-8AUK 1/4 0.7
ZFD-1532-10AUK 3/8 0.7
ZFD-1032-8AUKC 1/4 0.65
ZFD-1032-10AUKC 3/8 0.65
ZFD-1532-8AUKC 1/4 0.7
ZFD-1532-10AUKC 3/8 0.7

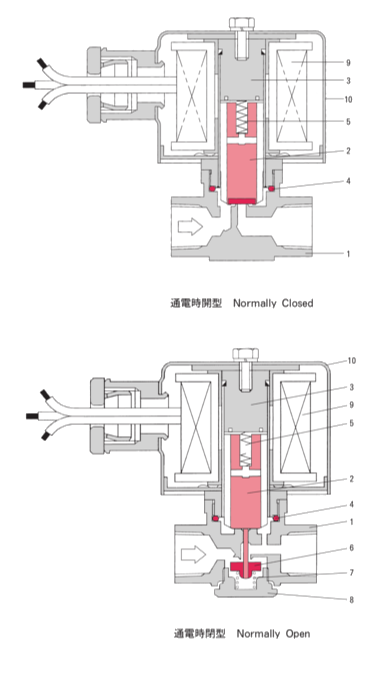

主要部品材質

通電時開型
No 名称 材質
1 ボデー C3771
2 プランジャー SUS410+FKM
3 パックレスAssy SUS410+SUS304
4 パックレスパッキン FKM
5 プランジャースプリング SUS304
9 コイル PEW
10 コイルボンネット SPC+Coating



通電時閉型
No 名称 材質
1 ボデー C3771
2 プランジャー SUS410
3 パックレスAssy SUS410+SUS304
4 パックレスパッキン FKM
5 プランジャースプリング SUS304
6 ニードルバルブAss’y SUS304+FKM
7 ニードルバルブスプリング SUS304
8 ボトムプラグ C3771
9 コイル PEW
10 コイルボンネット SPC+Coating

製品寸法

型式 口径 製品寸法[mm]
L H1 H2
ZFD-1032-8AUK 1/4 52 73 13
ZFD-1032-10AUK 3/8
 ZFD-1532-8AUK 1/4 78
 ZFD-1532-10AUK 3/8
ZFD-1032-8AUKC 1/4 73 16
ZFD-1032-10AUKC 3/8
ZFD-1532-8AUKC 1/4 78 17
ZFD-1532-10AUKC 3/8

その他仕様・オプション

取付方向 鉛直±90°
周囲温度 0~50℃
湿度 RH90%以下
流体粘度 150mm2/s(150cst)
オプション 防滴、ターミナルボックス、その他電源
