| 流体 | 空気・ガス |
|---|---|
| 設定圧力 | 0.7～2.0MPa |
| 温度 | -196～+100℃ |
| 口径 | 8A、15A |
| 接続 |
入口：ユニオン継手／出口：ねじ込み |
| ボデー | CAC406 |

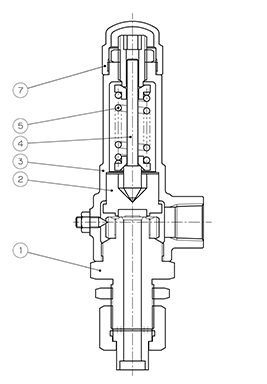

| No. | 名称 | 材質 |
|---|---|---|
| 1 | ノズルシート | SUS304 |
| 2 | 弁体 | SUS304 |
| 3 | 本体 | CAC406 |
| 4 | スピンドル | SUS304 |
| 5 | スプリング | SUS304WPB |
| 7 | キャップ | CAC406 |

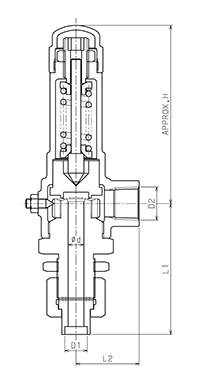

| 口径 | 製品寸法(mm) | ||||
|---|---|---|---|---|---|
| D1※ | D2 | L1※ | L2 | H | |
| 8A | 14 | Rc 1/2 | 83 | 37 | 113 |
| 15A | 18.4 | Rc 1 | 106 | 47 | 127 |
※参考寸法数値です。お客様ご希望寸法への変更が可能です。
・本製品は、平田バルブ工業製になります。ケイヒンは平田バルブの代理店です。選定・仕様確認・お見積などお気軽にお問合せください。
