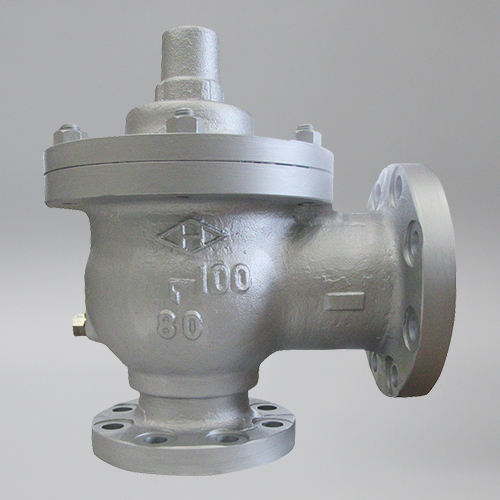

SMXシリーズ安全弁(フランジ接続)

  • ブロワ用に適した揚程式安全弁です。
  • 口径サイズ：200Aまでラインナップしております。

流体 空気・ガス
設定圧力 0.015～0.15MPa
温度

20～180℃
口径 20～200A
接続

フランジ
本体材質 FC200



安全弁(フランジ接続)
お問い合わせ

選定・購入・開発などお気軽にお問い合わせください。

全て開く

製品仕様

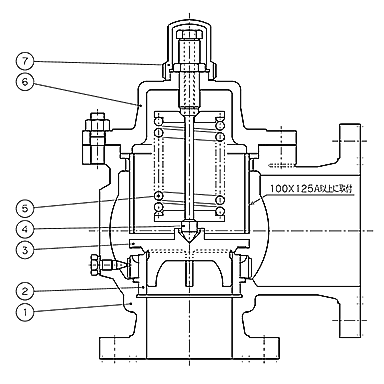

主要部品材質

No. 名称 材質
1 本体 FC200
2 弁座 CAC406
3 弁体 CAC406
4 スピンドル C3604 or SUS304
5 スプリング SWP-A or SWOSC-V or V or SUP
6 上カバー FC200
7 キャップ FC200

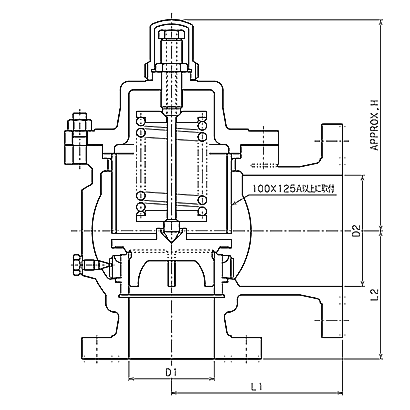

製品寸法

口径 製品寸法(mm)
D1 D2 L1 L2 H
40A × 50A 38 50 120 100 152
50A × 65A 50 65 130 110 182
65A × 100A 65 100 145 120 200
100A × 125A 100 130 200 150 247
125A × 150A 125 150 210 180 277
150A × 200A 150 200 220 200 352



その他仕様・オプション

オプション 本体・弁座材質をステンレスへ変更可能

 お問い合わせ

ケイヒンではバルブ製品の、問い合わせを承っています。

    • バルブ選定、購入、カスタマイズ・新規開発についてもご案内可能です。
    • 是非お気軽にお問い合わせください。お客様の状況に合わせて、ご紹介いたします。

・本製品は、平田バルブ工業製になります。ケイヒンは平田バルブの代理店です。選定・仕様確認・お見積などお気軽にお問合せください。
