トップエントリー型ボールバルブHRBシリーズ

  • トップエントリー型のボールバルブです。
  • 配管をしたまま内部部品の交換が容易に可能です。
  • メンテナンスにおける費用を削減できます。

流体 水 空気 ガス
使用圧力 1.6MPa
温度 TypeA : MAX90℃   /  TypeB : MAX180℃
口径 8〜50A
接続 BW SW (JIS10K,ASME300LB)
ボデー SCS13A
オプション 空気圧操作式、電動アクチュエータ、低温用(0℃〜-196℃)
HRBシリーズ
お問い合わせ

選定・購入・開発などお気軽にお問い合わせください。

全て開く

製品仕様

型式 接続 構造 製品寸法(mm) 重量
(kg)
口径 形状 圧力 Φd L H A D
HRB8A 1/4

SW BW

 JIS10K
or
ASME300LB		 2WAY 10 100 60 90 13.8 0.9
HRB10A 3/8 10 100 60 90 17.3 0.9
HRB15A 1/2 15 120 75 120 21.7 1.5
HRB20A 3/4 20 140 89 130 27.2 2.5
HRB25A 1 25 170 97 150 34.0 3.5
HRB40A 1 1/2 38 210 137 220 48.6 11.0
HRB50A 2 50 240 147 220 60.5 14.0

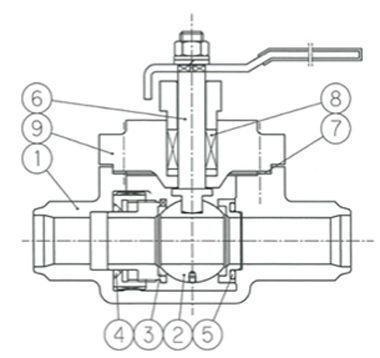

主要部品材質

№ 名称 材質
Type A Type B
1 弁箱 SCS13A
2 ボール SUS304
3 弁座 高分子ﾎﾟﾘｴﾁﾚﾝ PTFE or PFA
4 Оリング EPDM FKM
5 Оリング EPDM FKM
6 弁棒 SUS403
7 ガスケット ﾉﾝｱｽﾍﾞｽﾄ
8 パッキン ﾉﾝｱｽﾍﾞｽﾄ
9 フタ SCS13A

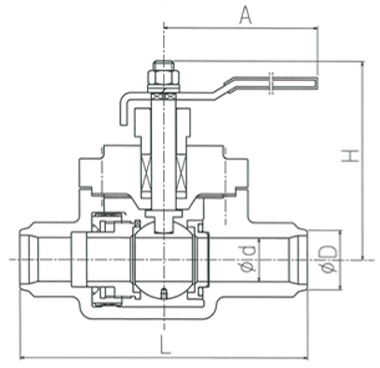

製品寸法

型式 口径 製品寸法(mm)
Φd L H A D
HRB8A 1/4 10 100 60 90 13.8
HRB10A 3/8 10 100 60 90 17.3
HRB15A 1/2 15 120 75 120 21.7
HRB20A 3/4 20 140 89 130 27.2
HRB25A 1 25 170 97 150 34.0
HRB40A 1 1/2 38 210 137 220 48.6
HRB50A 2 50 240 147 220 60.5

その他仕様・オプション

オプション

1)ボデー材質:SCS16A,SCS14Aなども対応可能
2)空気操作式、電動操作式対応可能

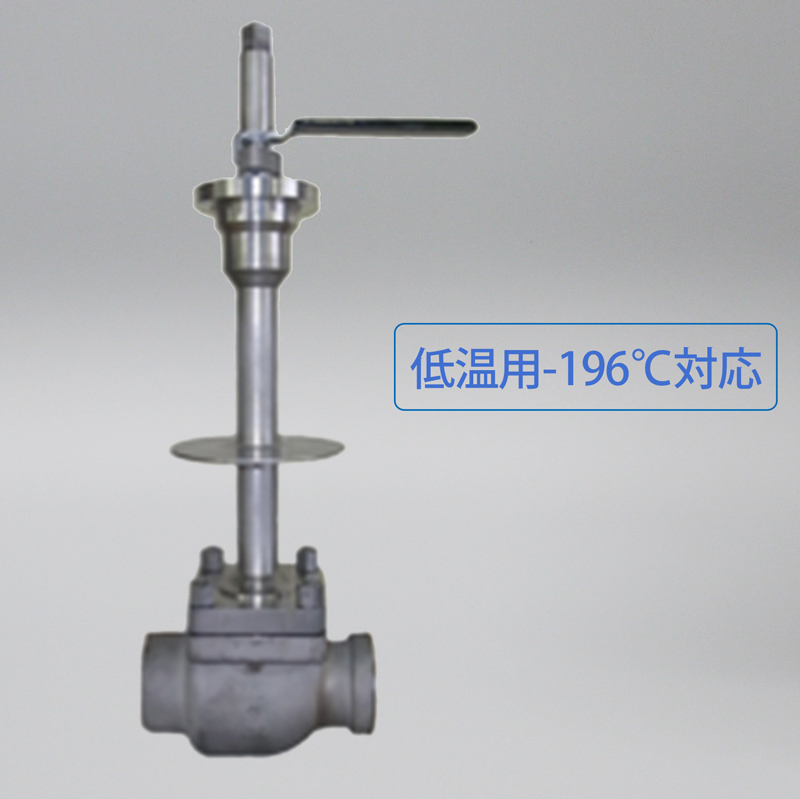

3)低温用 0℃〜-196℃仕様

よくある質問

1台でもお見積可能でしょうか。
1台からご購入可能です。お気軽にお問い合わせください
トップエントリー型とはなんですか。
配管をはずすことなく、配管をしたまま内部部品の交換が容易に可能です。上部ボンネットをボルトで外して頂けば、メンテナンス(内部部品の交換)が可能です。メンテナンス費用の削減に有効です。
空気圧操作式または電動操作式は1/4″〜2″まで対応可能でしょうか。また、低温仕様も可能でしょうか。
すべての口径で対応が可能です。
液体窒素-196℃でも対応可能でしょうか
液体窒素-196℃での使用が可能です。
海外でも販売可能でしょうか
海外でも販売可能です。ご案内致しますのでまずは【HP問い合わせ先】へお問い合わせください。

 お問い合わせ

ケイヒンではバルブ製品の、問い合わせを承っています。

    • バルブ選定、購入、カスタマイズ・新規開発についてもご案内可能です。
    • 是非お気軽にお問い合わせください。お客様の状況に合わせて、ご紹介いたします。

・本製品は、平田バルブ工業製になります。ケイヒンは平田バルブの代理店です。選定・仕様確認・お見積などお気軽にお問合せください。
