定水位弁(ボールタップ内蔵型)ACLシリーズ

  • ボールタップ内蔵で、タンク水位を常に一定に制御する水位コントロールバルブです。
  • チャタリングに強く安定した制御、また狭い貯水槽での使用が可能です。

フロート内蔵型定水位弁(水位自動調節バルブ)です。外部電源や動力が不要で、タンク内水位を自動的に、一定水位(外面緑印字LEVEL内)にコントロールします。液面制御に比較的多く使われているボールタップの欠点を補い、電磁弁等の併用を必要とせず大容量が得られます。チャタリングに強い特性を生かし、船舶にも多く採用頂いている定水位弁です。

流体 ①水  ②温水
温度 ①60℃  ②100℃
使用圧力 15~25A:0.01~1MPa 40~80A:0.03~1MPa
口径 15~80A
レベル幅 15~25A : 20mm , 40~80A : 35mm
レベル精度 ±10mm

選定・購入・開発などお気軽にお問い合わせください。

全て開く

製品仕様

型式 接続 使用圧力範囲[MPa] レベル幅※1 CV 値 重量[kg]
口径 形状
ACL-15 1/2 Rc 0.01~1.0 20mm 5.3 1.4
ACL-20 3/4 8.4 1.5
ACL-25 1 12 1.6
ACL-40 1 1/2 0.03~1.0 35mm 33 7
ACL-50 2 53 7
ACL-70 2 1/2 99 12.1
ACL-80 3 134 12.1
ACLF-15 1/2

JIS10KFF

JIS5KFF

0.01~1 (※2)

0.01~0.5

20mm 5.3 2.3
ACLF-20 3/4 8.4 2.4
ACLF-25 1 12 3
ACLF-40 1 1/2

0.03~1 (2)

0.03~0.5

35mm 33 9
ACLF-50 2 53 9
ACLF-70 2 1/2 99 16
ACLF-80 3 134 16

1 レベル幅の精度は±10mmです。
2 フランジ規格によって、圧力範囲は異なります。

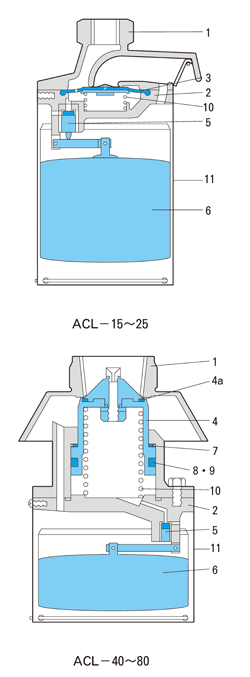

主要部品材質

15~25A
No 名称 材質
1 ボデー CAC406
2 カバー CAC406+SUS304
3 ダイヤフラムAss’y FKM+C2801+SUS304
5 フロートバルブ

①SUS304+NBR
②SUS304+FKM

6 フロートAss’y SUS304
11 スプリング SUS304
12 パイプ C2700*1
40~80A
No 名称 材質
1 ボデー CAC406
2 カバー CAC406+SUS304
4 メインバルブAss’y CAC406+C3604 *2
4a メインシート PTFE
5 フロートバルブ ①SUS304+NBR
②SUS304+FKM
6 フロートAss’y SUS304
7 Vリング *3 FKM
8 Kリング+リリーフスプリング *4 PTFE+SUS304
9 プレーンリング PTFE
10 テンションリング SUS304
11 スプリング SUS304
12 パイプ SUS304

※ ①60℃仕様  ②100℃仕様
*1 SUS304へ順次切り替えを進めています。
*2 40~50Aの材質です。70~80AはCAC406となります。
*3 60℃仕様の専用部品です。
*4 100℃仕様の専用部品です。

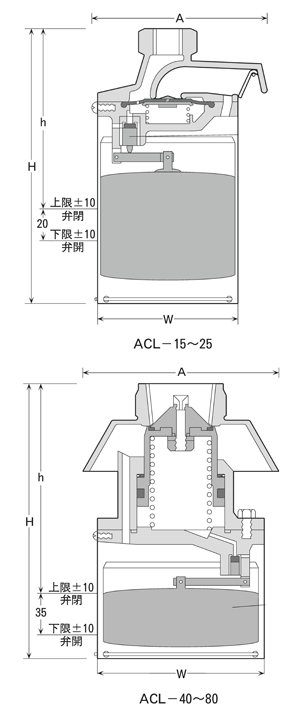

製品寸法

型式 口径 製品寸法[mm]
A H h※ W
ACL-15 1/2 115 189 129 90
ACL-20 3/4
ACL-25 1 120 203 143
ACL-40 11/2 165 260 182 133
ACL-50 2
ACL-70 21/2 200 297 223
ACL-80 3
型式 口径 製品寸法[mm]
A H h※ W
ACLF-15 1/2 115 189 129 90
ACLF-20 3/4
ACLF-25 1 120 203 143
ACLF-40 11/2 165 266 188 133
ACLF-50 2
ACLF-70 21/2 200 297 223
ACLF-80 3

※ 液面位置hは、流体圧力0.5MPaの場合の参考寸法です。
  流体圧力及び水槽の表面積によって、液面位置は多少上下します。

その他仕様・オプション

オプション  レベル幅:150mm、ボデー材質:SUS304(15~50A)
