受水槽用定水位弁子弁(KSシリーズ子弁)TCLWシリーズ

  • ︎貯水槽、その他の液面を常に一定の水位に制御する場合の子弁になります。
  • 定水位弁ACL、SSACLシリーズと同様に、波立ちによるチャタリングに強い構造です。
  • 親弁である、KSシリーズ等と併せてご使用頂けます。

子弁としてもご使用いただける直接取付型定水位弁です。弊社独自のフロート内蔵構造で、省スペースタンクでの使用や、チャタリング対策が必要な条件下で最適です。弊社間接型定水位弁KSシリーズ(親弁)と組み合わせてのご利用もご検討下さい。

流体
温度 MAX 50℃
使用圧力 MAX 1MPa
口径 15A
レベル幅 150mm
レベル精度 ±10mm

選定・購入・開発などお気軽にお問い合わせください。

全て開く

製品仕様

型式 接続 使用圧力範囲[MPa] 温度[℃] レベル幅 重量 [kg]
口径 形状
TCLW-15W 1/2 Rc 0~1.0 50 150mm  1.9

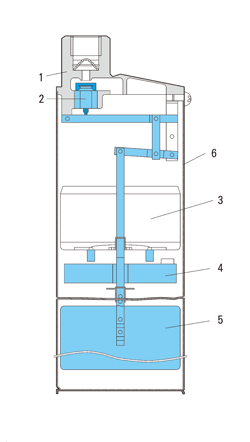

主要部品材質

No 名称 材質
1 ボデー CAC306
2 フロートバルブ C3604+NBR
3 カップAss’y SUS304
4 リングフロート NBR
5 フロートAss’y NBR+SUS304
6 パイプ SUS304

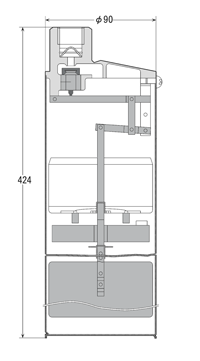

製品寸法

型式 口径 製品寸法 [mm]
H L
 TCLW-15W 1/2 424 90
