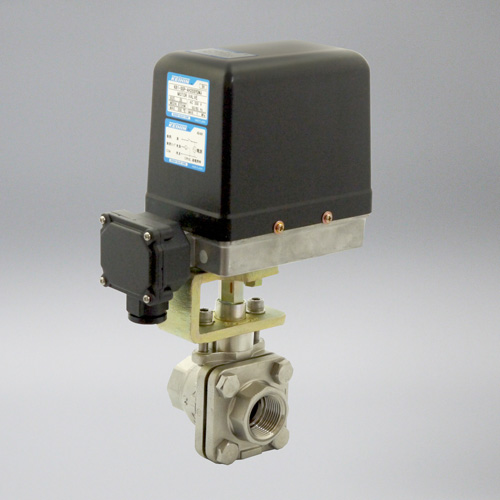

スプリング式 電動ボール弁(水用) | 緊急遮断弁KB1-WAGシリーズ

  • スプリングリターン式の為、停電時の緊急遮断弁としてご使用いただけます。
  • 2線式電源の為、電磁弁からの置き換えが配線変更なく可能です。

水用のステンレスの電動ボール弁(モーターバルブ)です。スプリングの力で自動的に閉まる為、緊急時の遮断用(緊急蒸気遮断弁)として使用可能です。また、開閉動作時間約2.5秒の為、ウォーターハンマー軽減が可能です。尚、姉妹シリーズKB1(蒸気用)KB1(樹脂製)があります。

流体 水・油・空気
温度 MAX 60℃
使用圧力 MAX 1MPa
口径 15~40A (Rc)・15~25A (JIS10KRF)・32~65A (JIS10KFF)
電源

AC100V50/60Hz,AC110V50/60Hz or
AC200V50/60Hz,AC220V50/60Hz

動作 スプリングリターン型・通電時開型

選定・購入・開発などお気軽にお問い合わせください。

全て開く

製品仕様

型式 接続 構造 最高圧力[MPa] Cv値 開閉時間(50/60Hz)[sec]
口径 形状 使用圧力*1 締切差圧*2
KB1-SSP-AS15WAGDMJ 1/2 Rc 2WAY 1.0 1.0 18 2.5 *3
KB1-SSP-AS20WAGDMJ 3/4 27
KB1-SSP-AS25WAGDMJ 1 43
KB1-SSP-AH40WAGDMJ 1 1/2 132
KB1-SSF-AS15WAGDMJ 1/2 JIS10KRF 18
KB1-SSF-AS20WAGDMJ 3/4 27
KB1-SSF-AS25WAGDMJ 1 43
KB1-SSF-ASR32WAGMJ 1 1/4 JIS10KFF 39
KB1-SSF-AH40WAGDMJ 1 1/2 132
KB1-SSF-AHR50WAGDMJ 2 96
KB1-SSF-AHR65WAGDMJ 2 1/2 87

*1 使用圧力は、ON,OFF動作がされていない場合の、流体の最高使用圧力。
*2 締切差圧は、ON,OFFされている最中の、最高使用差圧ΔPを示しています。 ΔP(P1-P2)=最高使用差圧(1次側流体圧力-2次側流体圧力)
*3 この数値はおよその値です。

主要部品材質

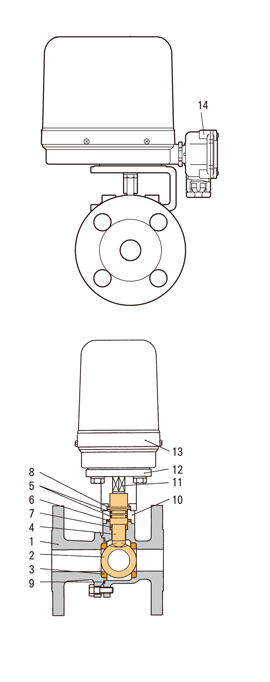

No 名称 材質
1 ボデー SCS13
2 ボール SUS316
3 ボールシート PTFE
4 ステム(操作軸) SUS303
5 Oリング FKM
6 パッキン PTFE
7 カラー PTFE
8 ボデーパッキン PTFE
9 マウンティングプレート SUS
10 出力軸 S45C
11 プラケット FCD
12 アクチエーター 組立品
13 ターミナルボックス PBT

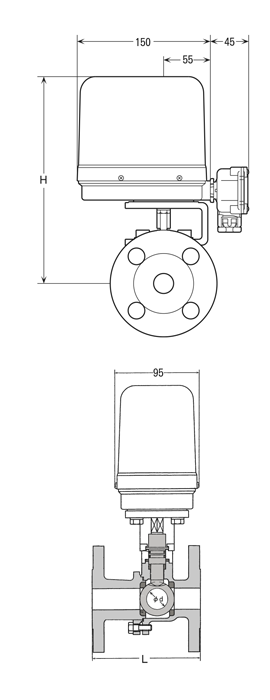

製品寸法

型式 製品寸法[mm]
口径 φd L H
KB1-SSP-AS15WAGDMJ 1/2 15.0 65.0 240.0
KB1-SSP-AS20WAGDMJ  3/4 20.0 80.0 245.0
KB1-SSP-AS25WAGDMJ 1 25.0 90.0 255.0
KB1-SSP-AH40WAGDMJ 1 1/2 40.0 120.0 265.0
KB1-SSF-AS15WAGDMJ  1/2 15.0 108.0 255.0
KB1-SSF-AS20WAGDMJ  3/4 20.0 117.0 260.0
KB1-SSF-AS25WAGDMJ  1 25.0 127.0 265.0
KB1-SSF-ASR32WAGDMJ 1 1/4 25.0 160.0 255.0
KB1-SSF-AH40WAGDMJ  1 1/2 40.0 165.0 275.0
KB1-SSF-AHR50WAGDMJ 2 40.0 188.0 265.0
KB1-SSF-AHR65WAGDMJ 2 1/2 40.0 208.0 265.0

その他仕様・オプション

取付方向 鉛直±15°
周囲温度 0~50℃
湿度 RH90%以下
保護型式 防滴型
安全保護 サーマルプロテクト
標準機能 手動開閉、開側確認回路、ターミナルボックス
オプション 開閉確認回路(無電圧接点、有電圧接点)※、通電時閉型

※アクチエーターAHタイプは有電圧接点の開閉確認回路付のみ製作出来ます。 ※アクチエーターASタイプは無電圧接点、有電圧接点どちらも製作出来ます。
