蒸気・高温水用電動ボール弁KLSシリーズ

  • 15〜20Aの200℃蒸気・高温水用の電動ボール弁です。
  • 開閉時間は、標準タイプ(10秒)、高速タイプ(3秒)の2タイプがあります。

ステンレス製蒸気用電動ボール弁(モーターバルブ)です。開閉速度(標準・高速)からお選びいただけます。洗浄装置、食品機械や各種装置機器、工場設備など幅広い用途でご使用頂いています。尚、姉妹シリーズ水・油・空気用として、汎用電動ボール弁KLWシリーズがあります。

流体 蒸気・高温水
温度 MAX 200℃
使用圧力 MAX 1MPa
口径 15~25A
電源 AC100V50/60Hz or AC200V50/60Hz
動作 C接点仕様

選定・購入・開発などお気軽にお問い合わせください。

全て開く

製品仕様

型式 接続 構造 最高圧力[MPa] CV 値 開閉時間(50/60Hz)[sec]
口径 形状 使用圧力*1 締切差圧*2
KLS-SSP-15  1/2 Rc 2WAY 1.0 1.0 14 12.0/10.0
KLS-SSP-20 3/4 21
KLS-SSP-25 1 33
KLS-SSP-3D15 1/2 14 4.0/3.0
KLS-SSP-3D20 3/4 21
KLS-SSP-3D25 1 33

*1 使用圧力は、ON,OFF動作がされていない場合の、流体の最高使用圧力。
*2 締切差圧は、ON,OFFされている最中の、最高使用差圧ΔPを示しています。 ΔP(P1-P2)=最高使用差圧(1次側流体圧力-2次側流体圧力)

主要部品材質

No 名称 材質
1 ボデー SCS13
2 エンドキャップ SCS13
3 ボール SUS316
4 ボールシート PTFE
5 ステム SUS303
6 スラストワッシャー PTFE
7 Oリング FKM
8 パッキン PTFE
9 ベアリング PTFE
10 Oリング FKM
11 ブラケット ADC12
12 ジョイント SUS
13  アクチュエーター 組立品



配線図

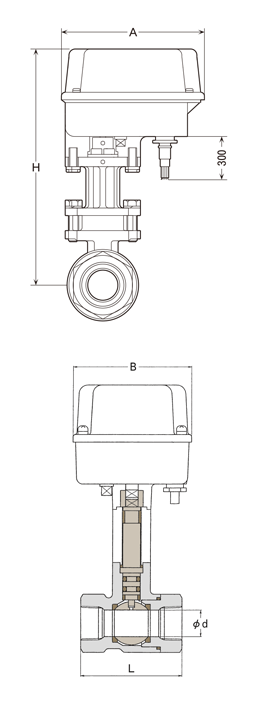

製品寸法

型式 口径 製品寸法[mm]
φd L H
KLS-SSP-15 1/2 12.5 62.0 158.0
KLS-SSP-20 3/4 16.0 72.0 161.0
KLS-SSP-25 1 21.0 80.0 167.0
KLS-SSP-3D15 1/2 12.5 62.0 215.0
KLS-SSP-3D20 3/4 16.0 72.0 218.0
KLS-SSP-3D25 1 21.0 80.0 224.0

その他仕様・オプション

取付方向 鉛直±90°
周囲温度 0~50℃
湿度 RH90%以下
保護型式 屋外防滴
安全保護 インピーダンスプロテクト、サーマルプロテクト:3D
標準機能 手動開閉、開閉確認回路
オプション A接点仕様、ターミナルボックス
