ガス低圧汎用電磁弁GVDシリーズ

  • 低圧力で流量特性(止弁性)の良い電磁弁です。︎
  • ガスバーナー、ガス機器でのご使用に最適です。

低圧力下0.01MPa以下、0.1MPa以下での止弁性・流量特性に優れた、直動タイプの電磁弁(ソレノイドバルブ)です。尚、姉妹シリーズVSDシリーズのガスバーナー特化型のシリーズになります。

流体 空気・ガス(都市ガス・LPガス・天然ガス)
温度 MAX 60℃
使用圧力 MAX0.01MPa MAX0.1MPa
口径 10~50A
電源

AC100V50/60Hz,AC110V60Hz or
AC200V50/60Hz,AC220V60Hz

動作 通電時開

選定・購入・開発などお気軽にお問い合わせください。

全て開く

製品仕様

型式 接続 構造 オリフィス Φ[mm] 使用圧力[MPa] Cv値 重量[kg]
口径 形状
GVD-1010-10G 3/8 Rc 2WAY 10 0〜0.1 1.7 0.5
GVD-15G 1/2 15 0〜0.01 3.6 0.8
GVD-20G 3/4 20 6.5 0.8
GVD-25G 1 25 10.2 1.5
GVD-35G 1 1/4 40 24 2.0
GVD-40G 1 1/2 40 26 2.0
GVD-50G 2 50 41 2.9

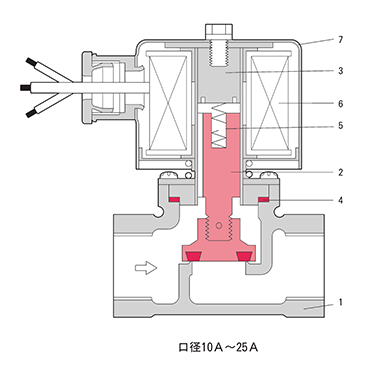

主要部品材質

10~25A
No 名称 材質
1 ボデー ZDC or Ac4A ※
2 プランジャー SUS410+FKM
6 パックレスAsIY SUS410+SUS304
7 パックレスパッキン NBR
10 プランジャースプリング SUS304
13 コイル PEW
14 コイレボンネット SPC+塗装(Coating)

※10AはZDC、15~25AはAc4Aです。

35~50A
No 名称 材質
1 ボデー AC4A
3 シートボデー AC4A+NBR
4 ベ口フラム NBR
5 ステム SUS304
8 バイパスチューブパッキン NBR
9 0リング NBR
11 シートスプリング SUS304
12 ボトムカバー AC4A
13 コイル 組立品

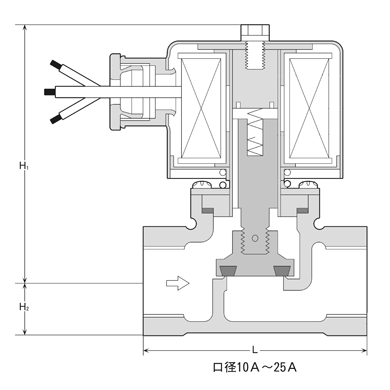

製品寸法

型式 口径 製品寸法[mm]
L H1 H2
GVD-1010-10G 3/8 50 75 13
GVD-15G 1/2 70 90 19.6
GVD-20G 3/4 80 92 19
GVD-25G 1 100 119 24
GVD-35G 1 1/4 130 130 82
GVD-40G 1 1/2
GVD-50G 2 150 148 96

その他仕様・オプション

取付方向 鉛直±90°
周囲温度 0~50℃
湿度 RH90%以下
流体粘度 50mm2/s(50cst)
オプション 防滴(10~25Aのみ)、ターミナルボックス、その他電源(10~25Aのみ)
