汎用パイロット型電磁弁TENシリーズ

  • 汎用・ローコストのパイロット形電磁弁です。
  • 各種制御機械、プラント設備などに幅広くお使い頂けます。

パイロット式(差圧0.03MPaが必要ですが、大流量を流すことが可能な構造)の、CAC406製の電磁弁(ソレノイドバルブ)です。尚、姉妹シリーズでは、高機能タイプのパイロット形電磁弁、Yシリーズがあります。

流体 ①水・油・空気・ガス  ②蒸気
温度 ①60℃  ②200℃
使用圧力 0.03~1MPa
口径 10~50A
電源

AC100V50/60Hz,AC110V60Hz  or
AC200V50/60Hz,AC220V60Hz

動作 通電時開・通電時閉

選定・購入・開発などお気軽にお問い合わせください。

全て開く

製品仕様

型式 接続 構造 オリフィス Φ[mm] Cv値 重量 [kg]
口径 形状
TEN-10 3/8 Rc

2WAY

15 3.2 1.1
TEN-15 1/2 4.1 1.1
TEN-20 3/4 20 7.4 1.7
TEN-25 1 25 12.0 2.2
TEN-32 1 1/4 32 17.5 2.8
TEN-40 1 1/2 40 22.4 3.4
TEN-50 2 50 37.0 4.4
TENF-32 1 1/4 JIS10K FF 32 17.5 6.8
TENF-40 1 1/2 40 22.4 7.6
TENF-50 2 50 37.0 9.7
流体 圧力[MPa] 温度[℃]
水・空気・ガス 0.03~1 60
0.03~0.7
蒸気 0.03~1 200

*最低作動差圧0.03MPaが必要です。

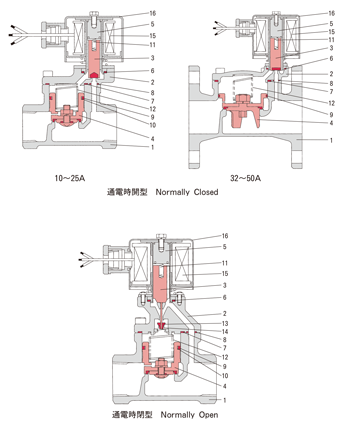

主要部品材質

通電時開型 (10~50A 60℃)
No 名称 材質
1 ボデー CAC406
2 バルブボンネット CAC406
3 プランジャー SUS410+FKM
4 メインバルブAss’y *1
5 パックレスAss’y SUS410+SUS304
6 パックレスパッキン *2
7 ボデーパッキン NBR
8 バイパスチューブパッキン NBR
9 シールリング XE-4(トニメタル)
10 テンションリング SUS304*3
11 プランジャースプリング SUS304
12 メインバルブスプリング SUS304
15 コイル PEW
16 コイルボンネット SPC+塗装(Coating)

*1 10~25AはC3771+PTFE、32~50AはCAC201+PTFEです。

*2 10~25AはNBR、32~50AはPTFEです。

*3 32~50Aには組み込まれない部品です。

通電時閉型はカタログをご覧ください。

通電時開型  (10~50A 200℃)
No 名称 材質
1 ボデー CAC406
2 バルブボンネット CAC406
3 プランジャー SUS410+TEFLON
4 メインバルブAss’y *1
5 パックレスAss’y SUS410+SUS304
6 パックレスパッキン PTFE
7 ボデーパッキン PTFE
8 バイパスチューブパッキン PTFE
9 シールリング XE-4(トニメタル)
10 テンションリング SUS304*2
11 プランジャースプリング SUS304
12 メインバルブスプリング SUS304
15 コイル PEW
16 コイルボンネット SPC+塗装(Coating)

*1 10~25AはC3771+PTFE、32~50AはCAC201+PTFEです。

*2 32~50Aには組み込まれない部品です。

通電時閉型はカタログをご覧ください。

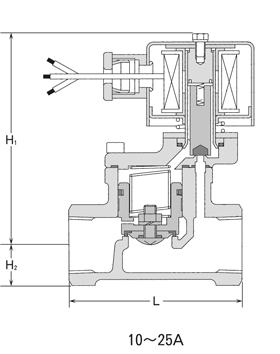

製品寸法

型式 口径 製品寸法[mm]
L H1 H2
TEN-10 3/8 70 105 17
TEN-15 1/2
TEN-20 3/4 80 120 19
TEN-25 1 100 130 24
TEN-32 11/4 110 150 28
TEN-40 11/2 120 155 31
TEN-50 2 140 165 38
TENF-32 11/4 150 150 68
TENF-40 11/2 160 155 70
TENF-50 2 170 165 78

その他仕様・オプション

取付方向 鉛直±90°
周囲温度 0~50℃
湿度 RH90%以下
流体粘度 50mm2/s(50cst)
オプション 防滴、ターミナルボックス、耐圧防爆(d2G3)、その他電源
