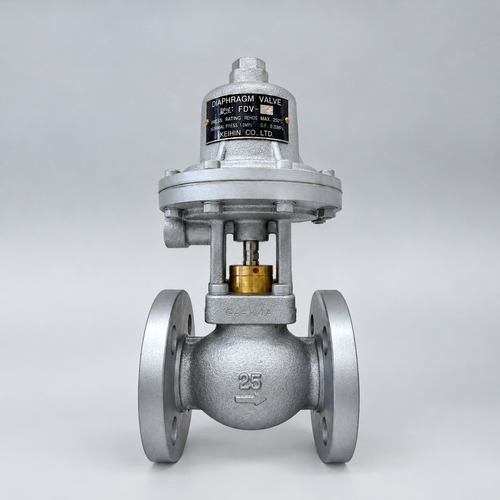

水 油 蒸気 で使用可能な、空気圧操作式ピストン弁です。スプリングの力で自動的に閉動作を行う為、緊急時の遮断用（遮断弁）としてお使い頂けます。また、FDVシリーズは上部からバルブ部を抜き取り全て分解・部品交換が可能です。各種軽装・機械設備に最適です。グランド部はメカニカルシール構造で耐久性に優れています。
※32A以上は下記製品をご検討ください。
大口径（ADFシリーズ）の製品ページ
| 流体 | 水・油・蒸気 |
|---|---|
| 温度 | MAX 200℃ |
| 使用圧力 | 0~1MPa |
| 操作圧力 | 0.3~0.5MPa |
| 口径 | 15~25A(JIS10KFF) |
| 構造 | 2WAY |
| 型式 | 接続 | 使用圧力範囲[MPa] | エアー供給口 | CV 値 | 重量[kg] | ||
|---|---|---|---|---|---|---|---|
| 口径 | 形状 | 規格 | |||||
| FDV-15 | 1/2 | 2WAY | JIS10KFF | 0~1 | Rc1/4 | 6 | 6.5 |
| FDV-20 | 3/4 | 10 | 6.9 | ||||
| FDV-25 | 1 | 12 | 8.0 | ||||

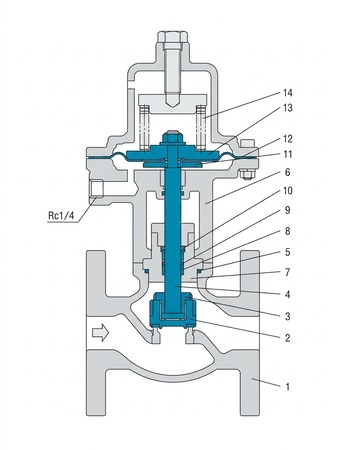

| No | 名称 | 材質 |
|---|---|---|
| 1 | ボデー | FCD400+SCS2A |
| 2 | バルブ | C3604B+RTFE |
| 3 | ステムジョイント | SUS304 |
| 4 | ステム | SUS304 |
| 5 | ボデーパッキン | PTFE |
| 6 | ヨーク | FC200 |
| 7 | パッキンボックス | C3771B |
| 8 | スリーブ | PTFE |
| 9 | メカニカルシール | PTFE/SUS |
| 10 | ロッドシール | PTFE/FKM |
| 11 | ダイヤフラムホルダー | SUS304 |
| 12 | ダイヤフラム | NBR |
| 13 | ダイヤフラムプレート | SS400 |
| 14 | スプリング | SWOSC-V |

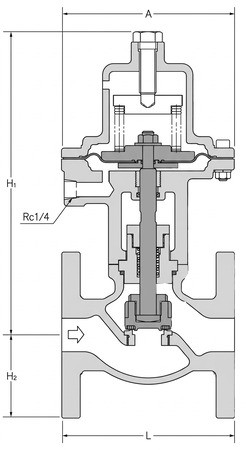

| 型式(口径) | 製品寸法［mm］ | |||
|---|---|---|---|---|
| L | H1 | H2 | A | |
| FDV-15(1/2) | 110 | 228 | 47.5 | 130 |
|
FDV-20(3/4) |
115 | 50 | ||
| FDV-25(1) | 130 | 62.5 | ||
| 取付方向 | 原則として正立 |
|---|---|
| 作動 | Air in Open |
