空気圧操作ピストンバルブ | 高温・高圧タイプPFCシリーズ

  • 緊急遮断スプリングリターンタイプの空気圧操作弁ピストンバルブです。
  • 蒸気配管ライン組込などに最適です。

手動開閉ハンドルを標準装備した高温・高圧用空気圧操作弁です。

流体 水・油・蒸気
温度 MAX 220℃
使用圧力 MAX 2MPa
操作圧 0.5~0.9MPa
口径 20~65A(JIS20KRF)
構造 2WAY

選定・購入・開発などお気軽にお問い合わせください。

全て開く

製品仕様

型式 接続 動作 エアー供給口 CV 値 重量 [kg]
口径 形状 規格
PFC-2SHK-20 3/4 2WAY  JIS20KRF Air in Open (エアー供給時開) Rc1/4 7.0 19.0
PFC-2SHK-25 1 11.0 20.0
PFC-2SHK-32 1 1/4 16.0 21.0
PFC-2SHK-40 1 1/2 24.0 22.0
PFC-2SHK-50 2 40.0 24.0
PFC-2SHK-65 2 1/2 70.0 37.0
PFC-2SHCK-20 3/4 Air in Close (エアー供給時閉) Rc1/4 7.0 19.0
PFC-2SHCK-25 1 11.0 20.0
PFC-2SHCK-32 1 1/4 16.0 21.0
PFC-2SHCK-40 1 1/2 24.0 22.0
PFC-2SHCK-50 2 40.0 24.0
PFC-2SHCK-65 1 1/2 70.0 37.0

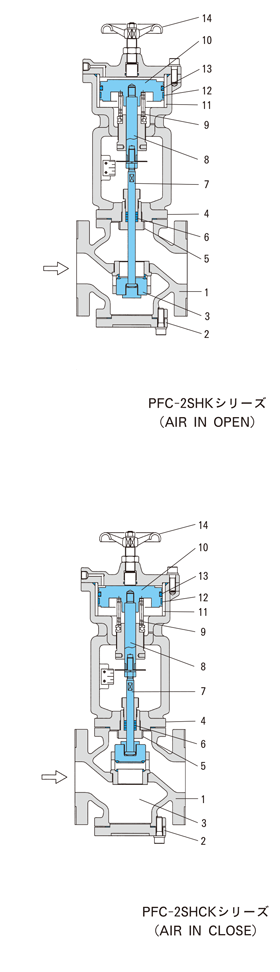

主要部品材質

No 名称 材質
1 ボデー FCD400
2 ボトムカバー FCD400
3 弁体 SUS304+Stelite
4 ヨーク FC200
5 パッキンボックス C3604B
6 パッキン T/#2950
7 弁棒 SUS304
8 スピンドル SUS303
9 スプリング SUP
10 ピストン SS400+Znメッキ
11 シリンダ SUS304
12 スライドリング PTFE
13 Oリング NBR
14 ハンドル ADC12

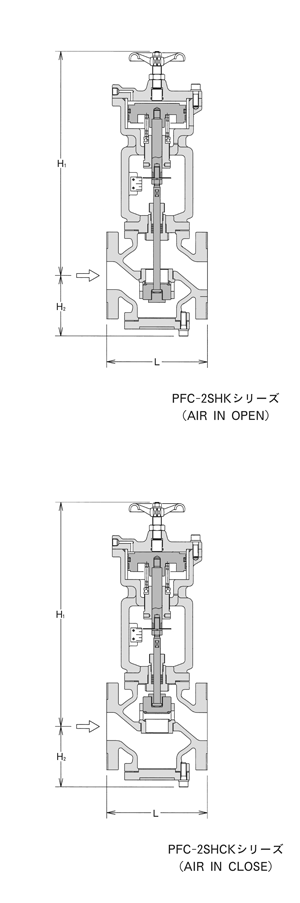

製品寸法

PFC-2SHK-□□

型式(口径) 製品寸法 [mm]
L H1 H2
PFC-2SHK-20 (3/4) 170 375 95
PFC-2SHK-25 (1)
PFC-2SHK-32 (1 1/4) 180 395 105
PFC-2SHK-40 (1 1/2)
PFC-2SHK-50 (2) 210 400 110
PFC-2SHK-65 (2 1/2) 240 429 133

  PFC-2SHCK-□□

型式 (口径) 製品寸法[mm]
L H1 H2
PFC-2SHCK-20 (3/4) 170 375 95
PFC-2SHCK-25 (1)
PFC-2SHCK-32 (1 1/4) 180 395 105
PFC-2SHCK-40 (1 1/2)
PFC-2SHCK-50 (2) 210 400 110
PFC-2SHCK-65 (1 1/2) 240 429 133

その他仕様・オプション

取付方向 原則として正立
標準機能 手動開閉
オプション リミットスイッチ、電磁弁、スピードコントローラー、フィルターレギュレーター
