空気で使用可能な、ウエハー型逆止弁です。軽量・ローコスト・コンパクト設計の・スイングチャッキ弁です。
| 流体 | 空気 |
|---|---|
| 温度 | ①80℃ ②150℃ |
| 使用圧力 | 0.1MPa未満 |
| 口径 | 50~200A |
※①型式 : WS3-N ②型式 : S3S3-F
| 型式 | 接続 | 構造 | 開閉圧力(水平)[kPa] | CV 値 | 重量 [kg] | |
|---|---|---|---|---|---|---|
| 口径 | 形状 | |||||
| 50A-FL-J1/WS3-N | 2 | JIS10K | 2WAY | 0.28 | 42 | 1.3 |
| 65A-FL-J1/WS3-N | 2 1/2 | 0.18 | 72 | 1.8 | ||
| 80A-FL-J1/WS3-N | 3 | 0.14 | 98 | 2.0 | ||
| 100A-FL-J1/WS3-N | 4 | 0.09 | 329 | 2.6 | ||
| 125A-FL-J1/WS3-N | 5 | 0.10 | 523 | 3.9 | ||
| 150A-FL-J1/WS3-N | 6 | 0.10 | 747 | 6.6 | ||
| 200A-FL-J1/WS3-N | 8 | 0.14 | 1338 | 10.5 | ||

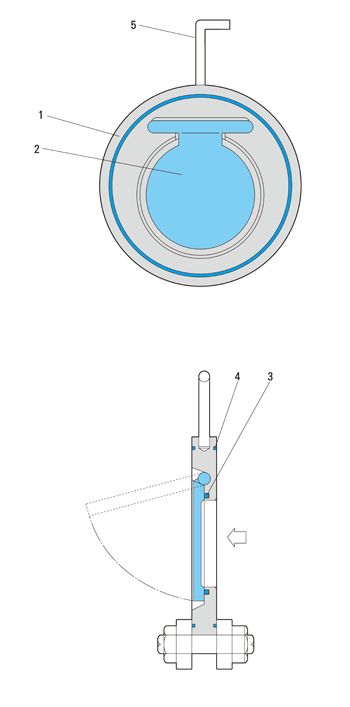

| WS3-N | ||
|---|---|---|
| No | 名称 | 材質 |
| 1 | ボデー | S25C+MFCr |
| 2 | 弁体 | SCS13 |
| 3 | シール | NBR |
| 4 | ガスケット | NBR |
| 5 | 吊りボルト | SC400 |
| S3S3-F | ||
|---|---|---|
| No | 名称 | 材質 |
| 1 | ボデー | SUS304 |
| 2 | 弁体 | SCS13 |
| 3 | シール | FPM |
| 4 | ガスケット | FPM |
| 5 | 吊りボルト | SC400 |

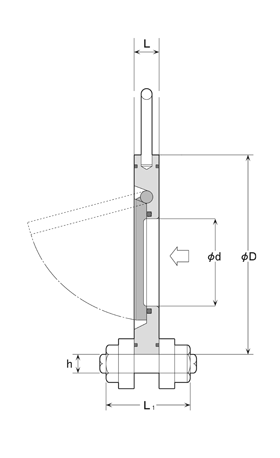

| 型式 | 口径 | 製品寸法[mm] | ||
|---|---|---|---|---|
| φD | L | φd | ||
| 50A-FL-J1/WS3-N | 2 | 104 | 19 | 27 |
| 65A-FL-J1/WS3-N | 21/2 | 124 | 38 | |
| 80A-FL-J1/WS3-N | 3 | 134 | 48 | |
| 100A-FL-J1/WS3-N | 4 | 159 | 69 | |
| 125A-FL-J1/WS3-N | 5 | 190 | 21 | 90 |
| 150A-FL-J1/WS3-N | 6 | 220 | 24 | 110 |
| 200A-FL-J1/WS3-N | 8 | 270 | 29 | 140 |
| 取付方向 | 水平配管のみ |
|---|
