水 油 空気 ガス 蒸気など、様々な流体で使用可能な、スプリング内臓型の逆止弁（逆流防止弁）です。取付方向が自由で、コンパクト。各種制御機器や配管設備にて逆流を防止します。尚、姉妹シリーズとして、ステンレスタイプNR2-Sシリーズがあります。
※NRシリーズは新規販売を終了致します。詳しくは下記よりご確認ください。
青銅製(CAC406)逆止弁 NRシリーズ販売終了のお知らせ
| 流体 | 水・油・空気・ガス・蒸気 |
|---|---|
| 温度 | CR：0~60℃ PTFE：-15~200℃ |
| 使用圧力 | MAX 1MPa |
| 口径 | 15~25A |
| 開弁最小圧 | 1.0~6.0kPa(流れ方向により異なります) |
| 型式 | 接続 | 構造 |
使用圧力範囲 |
開弁最小圧力[kPa]* | CV 値 | 質量[kg] | |||
|---|---|---|---|---|---|---|---|---|---|
| 口径 | 形状 | ↓ | → | ↑ | |||||
| NR-15 | 1/2 | Rc | 2WAY | 0~1 | 1.0 ± 50% |
3.55 ± 50% |
6.0 ± 50% |
4.5 | 0.35 |
| NR-20 | 3/4 | 8.0 | 0.6 | ||||||
| NR-25 | 1 | 12.0 | 0.8 | ||||||
* 開弁最小圧力は、流れ方向によって異なります。
記号は、それぞれ ↑ (垂直方向：下から上)、→(水平方向)、↓(垂直方向：上から下)の流れ方向を表しています。
| No | 名称 | 材質 |
|---|---|---|
| 1 | ボデーA | CAC406 |
| 2 | スプリング | SUS304W |
| 3 | バルブ | CAC406 |
| 4 | バルブジスク | CR or PTFE |
| 5 | ボデーB | CAC406 |
| 6 | ボデーパッキン | PTFE |
| 7 | ユニオンナット | CAC406 |

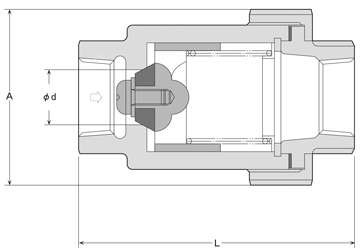

| 型式 | 口径 | 製品寸法[mm] | ||
|---|---|---|---|---|
| φd | L | A | ||
| NR-15 | 1/2 | 14 | 70 | 48 |
| NR-20 | 3/4 | 20 | 80 | 58 |
| NR-25 | 1 | 25 | 90 | 68 |
| 取付方向 | 自由 |
|---|---|
| オプション | 開弁最小圧力変更 |
