ニードル型定流量弁（フローコントロールバルブ）FPCシリーズ

  • 弁の前後差圧変化に関わらず、流量を一定に保ちます。
  • オールステンレスかつシンプル構造で、長寿命・高耐久・メンテナンスフリーを実現
  • 節水対策・過流量防止など環境負荷の低減に最適です。

水用定流量弁（フローコントロールバルブ）FPCシリーズ。電源や外部操作の必要がなく、これ一台で、流量制御が出来、二次側の流量を一定に保ちます。シンプル構造の為、高寿命・高耐久です。大流量タイプNSPW・NFFWシリーズも併せてご覧ください。水以外の特殊流体（海水や腐食性流体等）でご使用を検討される場合は、弊社営業までご相談ください。

流体 水
温度 MAX 100℃
制御圧力差 0.05~0.7MPa / 0.07~0.7MPa
口径 8~15A
流量精度 ±10%
オプション その他液体・材質
FPCシリーズ
お問い合わせ
FPCシリーズ
カタログダウンロード

選定・購入・開発などお気軽にお問い合わせください。

全て開く

製品仕様

型式 接続 制御圧力差［MPa］ 流量 ［L/min］ 最高使用圧力［MPa］ 質量［kg］
口径 規格
FPC-N8P-□□ 1/4″ Rc 0.05~0.7 0.7  1.0  1.5  2.0 1 0.2
FPC-N10P-□□ 3/8″ 0.7  1.0  1.5  2.0  2.5  3.0  4.0  5.0 0.2
FPC-N15P-□□ 1/2″ 1.0  1.5  2.0  2.5  3.0  4.0  5.0  7.0 0.3
FPC-N15P-10 1/2″ 0.07~0.7 10 0.3

※□□… 設定流量が入ります。

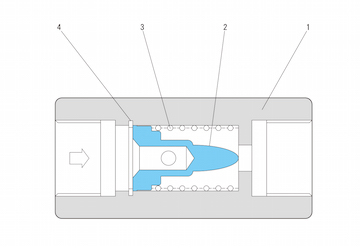

主要部品材質

No 名称 材質
1  ボデー SUS304
2 ニードル SUS304
3 スプリング SUS304
4 Cリング SUS304

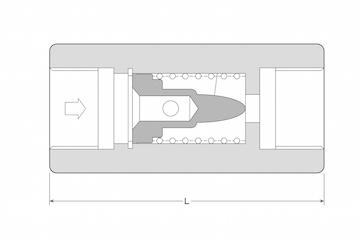

製品寸法

型式  口径 製品寸法 ［mm］
L C
FPC-N8P-□□ 1/4 50 19
FPC-N10P-□□ 3/8 55 23
FPC-N15P-□□ 1/2 65 26

※□□… 設定流量が入ります。

その他仕様・オプション

オプション その他液体・材質

＊注意事項
1.定流量弁の前後には、定流量弁と同じ口径の直管部を設けて下さい。一次側:口径×5[mm]以上、二次側:口径×10[mm]以上
2.ご使用状況や配管方法、ポンプ特性により、振動や騒音が生じる場合があります。
