超高圧力 20MPa対応のステンレス製ストレーナー(フィルター)です。インライン式構造による省スペース設計が可能です。弊社20MPa対応電磁弁：直動型電磁弁SSPDシリーズ、パイロット型電磁弁SSAPシリーズ（大流量でご使用頂けるタイプ）と組み合わせることで、性能を最大限に発揮します。また、フィルターAss’yの単体販売やKHK受験に必要な書類の提出に対応しております。
| 流体 | 水・油・空気・ガス |
|---|---|
| 温度 | MAX 70℃ |
| 使用圧力 | 0~20MPa |
| 口径 | 8~15A |
| スクリーン | 80メッシュ |
| 型式 | 接続 |
使用圧力範囲 |
温度 | 質量[kg] | |
|---|---|---|---|---|---|
| 口径 | 形状 | ||||
| HPS-08 |
1/4 |
Rc | 0~20 | 5~70℃ | 1 |
| HPS-10 |
3/8 |
1 | |||
| HPS-15 |
1/2 |
1 | |||

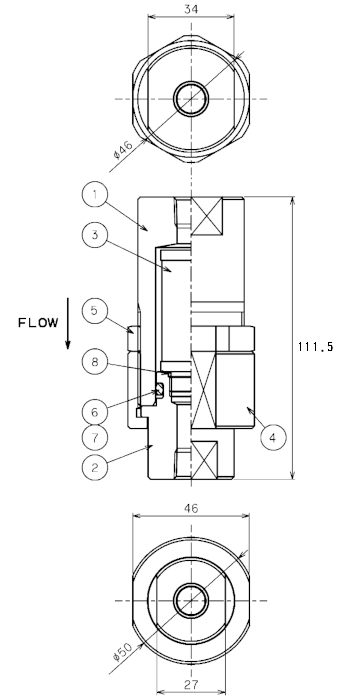

| No | 名称 | 材質 |
|---|---|---|
| 1 | ボディ | SUS304 |
| 2 | ユニオンつば | SUS304 |
| 3 | フィルター | SUS304 |
| 4 | ユニオンナット | SUS304 |
| 5 | ロックナット | SUS304 |
| 6 | Oリング | FKM |
| 7 | バックアップリング | PTFE |
| 8 | Oリング | FKM |
| 型式 | 口径 | 製品寸法[mm] | |||||
|---|---|---|---|---|---|---|---|
| HPS-08 | 1/4 |
寸法は3口径とも同一となります。 |
|||||
| HPS-10 | 3/8 | ||||||
| HPS-15 | 1/2 | ||||||
| 取付方向 | 自由 |
|---|---|
| オプション | 流体に合わせたOリング材質の変更 |
