2MPaで使用できる水・油・空気用のステンレス製スプリング式電動ボール弁です。スプリングの力で自動的に閉まります。また、開閉時動作時間は、約2.5秒(開)、約1秒(閉)です。
| 流体 | 水・油・空気 |
|---|---|
| 温度 |
MAX 60℃ |
| 使用圧力 | MAX 2MPa |
| 口径 | 15~25A (Rc) |
| 電源 |
AC100V50/60Hz,AC110V50/60Hz or |
| 動作 | スプリングリターン型 |
| 型式 | 接続 | 構造 | 最高圧力［MPa］ | Cv値 | 開閉時間(50/60Hz)［sec］*3 | ||
|---|---|---|---|---|---|---|---|
| 口径 | 形状 | 使用圧力*1 | 締切差圧*2 | ||||
| KB1-SSP-AHR15WAGHMJ | 接続 - 口径 1/2 |
接続 - 形状 Rc |
構造 2WAY |
最高圧力［MPa］ - 使用圧力*1 2.0 |
最高圧力［MPa］ - 締切差圧*2 2.0 |
Cv値 14 |
開閉時間(50/60Hz)［sec］*3 2.5(開) 1(閉) |
| KB1-SSP-AHR20WAGHMJ | 接続 - 口径 3/4 | 接続 - 形状 Rc | 構造 2WAY | 最高圧力［MPa］ - 使用圧力*1 2.0 | 最高圧力［MPa］ - 締切差圧*2 2.0 |
Cv値 21 | 開閉時間(50/60Hz)［sec］*3 2.5(開) 1(閉) |
| KB1-SSP-AHR25WAGHMJ | 接続 - 口径 1 | 接続 - 形状 Rc | 構造 2WAY | 最高圧力［MPa］ - 使用圧力*1 2.0 | 最高圧力［MPa］ - 締切差圧*2 2.0 |
Cv値 33 | 開閉時間(50/60Hz)［sec］*3 2.5(開) 1(閉) |
＊1 使用圧力は、ON,OFF動作がされていない場合の、流体の最高使用圧力を示しています。
＊2 締切差圧は、ON,OFFされている最中の、最高使用差圧ΔPを示しています。 ΔP（P1-P2）=最高使用差圧(1次側流体圧力-2次側流体圧力)
＊3 この数値はおよその値です。

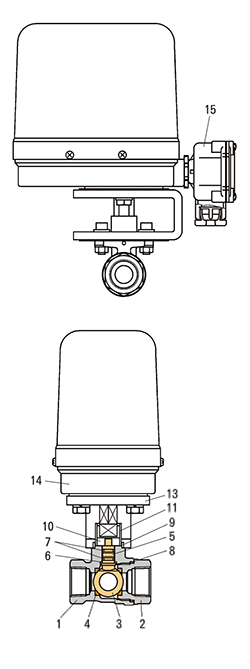

| No | 名称 | 材質 |
|---|---|---|
| 1 | ボデー | SCS14 |
| 2 | エンドキャップ | SCS14 |
| 3 | ボール | SUS316 |
| 4 | ボールシート | PTFE |
| 5 | ステム(操作軸) | SUS316 |
| 6 | スラストワッシャー | PTFE |
| 7 | Oリング | FKM |
| 8 | Oリング | FKM |
| 9 | マウントリング | C3604 |
| 10 | ジョイント | SUS303 |
| 11 | カラー | S45C |
| 12 | 出力軸 | S45C |
| 13 | ブラケット | SCS13 |
| 14 | アクチエーター | 組立品 |
| 15 | ターミナルボックス | PBT |

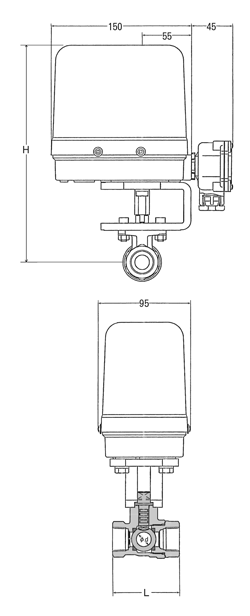

| 型式 | 口径 | 製品寸法 [mm] | ||
|---|---|---|---|---|
| φd | L | H | ||
| KB1-SSP-AHR15WAGHMJ | 1/2 | 12.5 | 62.0 | 232.0 |
| KB1-SSP-AHR20WAGHMJ | 3/4 | 16.0 | 72.0 | 235.0 |
| KB1-SSP-AHR25WAGHMJ | 1 | 21.0 | 80.0 | 241.0 |
| 取付方向 | 鉛直±15° |
|---|---|
| 周囲温度 | 0~50℃ |
| 湿度 | RH90％以下 |
| 保護型式 | 防滴型 |
| 安全保護 | サーマルプロテクト |
| 標準機能 | 開側確認回路、ターミナルボックス |
