スプリング式 ローコスト電動ボール弁 | 水・油・空気用遮断弁KBKシリーズ

  • スプリングリターン式の為、停電時の水・油・空気用遮断弁としてご使用頂けます。
  • KB1シリーズのローコストシリーズです。
  • 2線式電源の為、電磁弁からの置き換えが配線変更なく可能です。

青銅(CAC406)のねじ込み式電動ボール弁（モーターバルブ）です。スプリングの力で自動的に閉まる為、緊急時の遮断用（水用）として使用可能です。また、開閉時動作時間は、約2.5秒(開)、約1秒(閉)です。電磁弁と比較して、ウォーターハンマーの軽減に有効です。尚、本シリーズは姉妹シリーズKB1(水用)のローコスト製品になります。

流体 水・油・空気
温度 MAX 80℃
使用圧力 MAX 1MPa
口径 15~25A
電源

AC100V50/60Hz,AC110V50/60Hz or
AC200V50/60Hz,AC220V50/60Hz
動作 スプリングリターン型・通電時開型
KBKシリーズ
お問い合わせ
KBKシリーズ
カタログダウンロード

選定・購入・開発などお気軽にお問い合わせください。

全て開く

製品仕様

型式 接続 構造 最高圧力［MPa］ Cv値 開閉時間(50/60Hz)［sec］*3
口径 形状 使用圧力*1 締切差圧*2
KBK-SP-ASR15WAGJ 1/2 Rc 2WAY 1.0 1.0 14 2.5(開) 1(閉)
KBK-SP-ASR20WAGJ 3/4 21
KBK-SP-ASR25WAGJ 1 33

＊1 使用圧力は、ON,OFF動作がされていない場合の、流体の最高使用圧力。
＊2 締切差圧は、ON,OFFされている最中の、最高使用差圧ΔPを示しています。 ΔP（P1-P2）=最高使用差圧(1次側流体圧力-2次側流体圧力)
＊3 この数値はおよその値です。

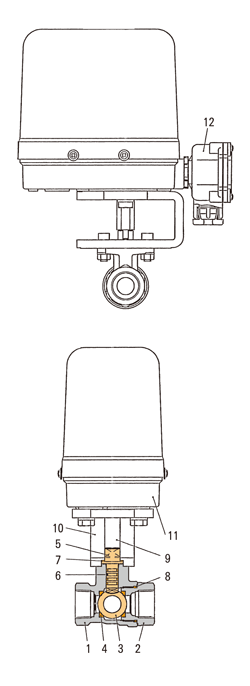

主要部品材質

No 名称 材質
1 ボデー CAC406
2 エンドキャップ CAC406
3 ボール SUS316
4 ボールシート PTFE
5 ステム(操作軸) SUS303
6 Oリング FKM
7 スラストワッシャー PTFE
8 Oリング FKM
9 出力軸 S45C
10 プラケット FCD
11 アクチエーター 組立品
12 ターミナルボックス PBT

製品寸法

型式 口径 製品寸法 [mm]
φd L H
KBK-SP-ASR15WAGJ 1/2 12.5 66.0 235.0
KBK-SP-ASR20WAGJ 3/4 16.0 72.0 237.0
KBK-SP-ASR25WAGJ 1 21.0 80.0 244.0

その他仕様・オプション

取付方向 鉛直±15°
周囲温度 0~50℃
湿度 RH90％以下
保護型式 防滴型
安全保護 サーマルプロテクト
標準機能 開側確認回路、ターミナルボックス
