蒸気用の電動ボール弁（モーターバルブ）です。スプリングの力で自動的に閉まる為、停電時の緊急遮断（蒸気遮断弁）として使用可能です。また、40A・50Aはフルボア、65Aは一段レデュースドボアの為、KB1(蒸気用)と比べ大流量を流すことが可能です。
| 流体 | 蒸気 |
|---|---|
| 温度 | MAX 185℃ |
| 使用圧力 | MAX 1MPa |
| 口径 | 40~65A (JIS10KRF) ※32A以下はKB1(蒸気用)シリーズをご参照下さい |
| 電源 |
AC100V50/60Hz,AC110V50/60Hz or |
| 動作 | スプリングリターン型・通電時開型 |
| 型式 | 接続 | 構造 | 最高圧力［MPa］ | Cv値 | 開閉時間(50/60Hz)［sec］*3 | ||
|---|---|---|---|---|---|---|---|
| 口径 | 形状 | 使用圧力*1 | 締切差圧*2 | ||||
| KBR-SSF-AH40SJ | 1 1/2 | JIS10KRF | 2WAY | 1.0 | 1.0 | 132 | 2.5(開) 1(閉) |
| KBR-SSF-AH50SJ | 2 | 217 | |||||
| KBR-SSF-AHR65SJ | 2 1/2 | 193 | |||||
＊1 使用圧力は、ON,OFF動作がされていない場合の、流体の最高使用圧力。
＊2 締切差圧は、ON,OFFされている最中の、最高使用差圧ΔPを示しています。 ΔP（P1-P2）=最高使用差圧(1次側流体圧力-2次側流体圧力)
＊3 この数値はおよその値です。

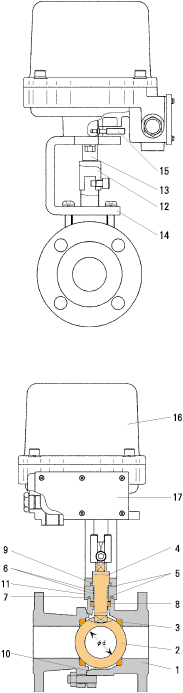

| No | 名称 | 材質 |
|---|---|---|
| 1 | ボデー | SCS13 |
| 2 | ボール | SUS304 |
| 3 | ボールシート | PTFE |
| 4 | ステム(操作軸) | SUS303 |
| 5 | Oリング | FKM |
| 6 | Yパッキン | FKM |
| 7 | パッキン | PTFE |
| 8 | カラー | PTFE |
| 9 | スラストワッシャー | PTFE |
| 10 | ボデーパッキン | PTFE |
| 11 | マウンティングプレート | SUS303 |
| 12 | ジョイント | SUS303 |
| 13 | 出力軸 | S45C |
| 14 | プラケット | FCD400 |
| 15 | インジケーター | SUS303 |
| 16 | アクチエーター | 組立品 |
| 17 | 内部端子台 | AC7A |

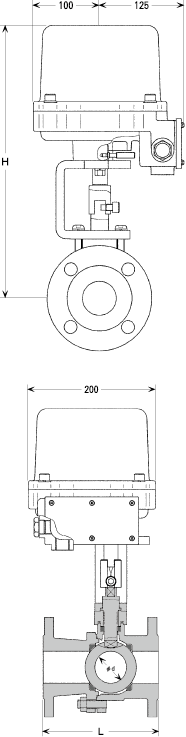

| 型式 | 口径 | 製品寸法 [mm] | ||
|---|---|---|---|---|
| φd | L | H | ||
| KBR-SSF-AH40SJ | 1 1/2 | 40.0 | 165.0 | 395.0 |
| KBR-SSF-AH50SJ | 2 | 50.0 | 180.0 | 402.0 |
| KBR-SSF-AHR65SJ | 2 1/2 | 50.0 | 190.0 | 402.0 |
| 取付方向 | 鉛直±90° |
|---|---|
| 周囲温度 | (不凍)-10~50℃ |
| 湿度 | RH90％以下 |
| 保護型式 | 屋外防雨 IP54 |
| 安全保護 | サーマルプロテクト |
| 標準機能 | 手動操作、無電圧接点開閉確認回路 |
