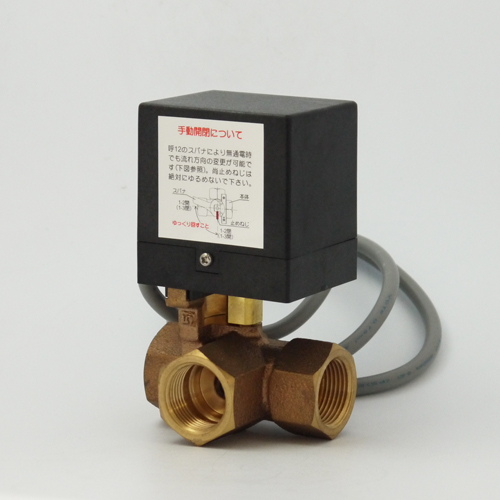

製品仕様
| 型式 |
接続 |
構造 |
最高圧力[MPa] |
Cv値 |
開閉時間(50/60Hz)［sec］ |
| 口径 |
形状 |
使用圧力*1 |
締切差圧*2 |
| MVB-2BP-15 |
1/2 |
Rc |
2WAY |
1.0 |
1.0 |
5 |
約 5秒 |
| MVB-2BP-20(*3) |
3/4 |
5 |
| MVB-2BP-25 |
1 |
11 |
| MVB-3BP-15 |
1/2 |
Rc |
2WAY |
1.0 |
1.0 |
2.5 |
約 5秒 |
| MVB-3BP-20 |
3/4 |
2.5 |
| MVB-3BP-25 |
1 |
7 |
＊1 使用圧力は、ON,OFF動作がされていない場合の、流体の最高使用圧力。
＊2 締切差圧は、ON,OFFされている最中の、最高使用差圧ΔPを示しています。
ΔP（P1-P2）=最高使用差圧(1次側流体圧力-2次側流体圧力)
＊3 MVB-2BP-20は、AC100Vのみとなります。AC200Vは製作しておりません。

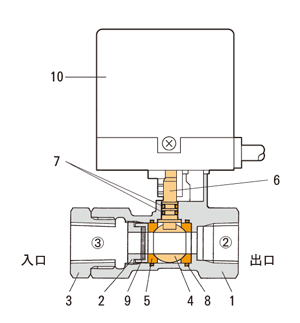

主要部品材質
| No |
名称 |
材質 |
| 15A |
20-25A |
| 1 |
ボデー |
CA406 |
| 2 |
エンドキャップ |
C3604BD |
| 3 |
接続金具 |
C3604BD |
– |
| 4 |
ボール |
SUS304 |
| 5 |
ボールシート |
PTFE |
| 6 |
ステム |
C3604BD |
| 7 |
Oリング |
FKM |
| 8 |
Oリング |
EPDM |
| 9 |
波形座金 |
SUS304 |
| 10 |
アクチュエーター |
組立品 |
製品寸法
MVB-2BP-□□
| 型式 |
口径 |
製品寸法［mm］ |
| φd |
L |
H |
| MVB-2BP-15 |
1/2 |
10.0 |
85.0 |
105.0 |
| MVB-2BP-20 |
3/4 |
10.0 |
75.0 |
105.0 |
| MVB-2BP-25 |
1 |
15.0 |
90.0 |
111.0 |
MVB-3BP-□□
| 型式 |
口径 |
製品寸法［mm］ |
| φd |
L |
H |
L1 |
| MVB-3BP-15 |
1/2 |
10.0 |
85.0 |
105.0 |
35.0 |
| MVB-3BP-20 |
3/4 |
10.0 |
75.0 |
105.0 |
35.0 |
| MVB-3BP-25 |
1 |
15.0 |
90.0 |
111.0 |
40.0 |
