ステンレス、フルボアタイプの電動ボール弁（モーターバルブ）です。スプリングの力で自動的に閉まる為、停電時の遮断用（蒸気遮断弁）としてお使い頂けます。尚、姉妹シリーズとして、C接点ON-OFFタイプのフルボア電動ボール弁MVSシリーズがあります。
| 流体 | 蒸気・高温水 |
|---|---|
| 温度 | MAX 183℃ |
| 使用圧力 | MAX 1MPa |
| 口径 | 32~125A (JIS10KRF) |
| 電源 | AC100V50/60Hz or AC200V50/60Hz |
| 動作 | スプリングリターン型・通電時開型 |
| 型式 | 接続 | 構造 | 最高圧力[MPa] | 温度 | 開閉時間(50/60Hz)［sec］ | |||
|---|---|---|---|---|---|---|---|---|
| 口径 | 形状 | 使用圧力*1 | 締切差圧*2 | 開 | 閉 | |||
| MVS-FNG-SSRK32 | 接続 - 口径 1 1/4 |
接続 - 形状 JIS10KRF |
構造 2WAY |
最高圧力[MPa] - 使用圧力*1 1.0 |
最高圧力[MPa] - 締切差圧*2 1.0 |
温度 183℃ |
開閉時間(50/60Hz)［sec］ - 開 18.0/15.0 |
開閉時間(50/60Hz)［sec］ - 閉 3.0以下 |
| MVS-FNG-SSRK40 | 接続 - 口径 1 1/2 | 接続 - 形状 JIS10KRF | 構造 2WAY | 最高圧力[MPa] - 使用圧力*1 1.0 | 最高圧力[MPa] - 締切差圧*2 1.0 | 温度 183℃ | 開閉時間(50/60Hz)［sec］ - 開 18.0/15.0 | 開閉時間(50/60Hz)［sec］ - 閉 3.0以下 |
| MVS-FNG-SSRK50 | 接続 - 口径 2 | 接続 - 形状 JIS10KRF | 構造 2WAY | 最高圧力[MPa] - 使用圧力*1 1.0 | 最高圧力[MPa] - 締切差圧*2 1.0 | 温度 183℃ | 開閉時間(50/60Hz)［sec］ - 開 18.0/15.0 | 開閉時間(50/60Hz)［sec］ - 閉 3.0以下 |
| MVS-FNG-SSRK65 | 接続 - 口径 2 1/2 | 接続 - 形状 JIS10KRF | 構造 2WAY | 最高圧力[MPa] - 使用圧力*1 1.0 | 最高圧力[MPa] - 締切差圧*2 1.0 | 温度 183℃ | 開閉時間(50/60Hz)［sec］ - 開 18.0/15.0 | 開閉時間(50/60Hz)［sec］ - 閉 3.0以下 |
| MVS-FNG-SSRK80 | 接続 - 口径 3 | 接続 - 形状 JIS10KRF | 構造 2WAY |
最高圧力[MPa] - 使用圧力*1 0.5 |
最高圧力[MPa] - 締切差圧*2 0.5 |
温度 160℃ |
開閉時間(50/60Hz)［sec］ - 開 36.0/30.0 |
開閉時間(50/60Hz)［sec］ - 閉 5.0以下 |
| MVS-FNG-SSRK100 | 接続 - 口径 4 | 接続 - 形状 JIS10KRF | 構造 2WAY | 最高圧力[MPa] - 使用圧力*1 0.5 | 最高圧力[MPa] - 締切差圧*2 0.5 | 温度 160℃ |
開閉時間(50/60Hz)［sec］ - 開 66.0/55.0 |
開閉時間(50/60Hz)［sec］ - 閉 10.0以下 |
| MVS-FNG-SSRK125 | 接続 - 口径 5 | 接続 - 形状 JIS10KRF | 構造 2WAY |
最高圧力[MPa] - 使用圧力*1 0.4 |
最高圧力[MPa] - 締切差圧*2 0.4 |
温度 150℃ | 開閉時間(50/60Hz)［sec］ - 開 66.0/55.0 | 開閉時間(50/60Hz)［sec］ - 閉 10.0以下 |
*1 使用圧力は、ON,OFF動作がされていない場合の、流体の最高使用圧力。
*2 締切差圧は、ON,OFFされている最中の、最高使用差圧ΔPを示しています。 ΔP（P1-P2）=最高使用差圧(1次側流体圧力-2次側流体圧力)

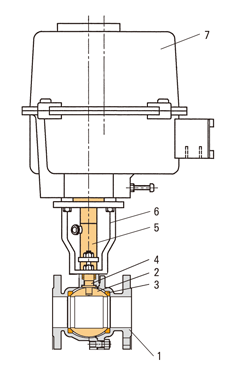

| No | 名称 | 材質 |
|---|---|---|
| 1 | ボデー | SCS13 |
| 2 | ボール | SCS13 |
| 3 | ボールシート | PTFE |
| 4 | ステム | SUS304 |
| 5 | ジョイント | SUS304 |
| 6 | ヨーク | SCS13 |
| 7 | アクチエーター | 組立品 |

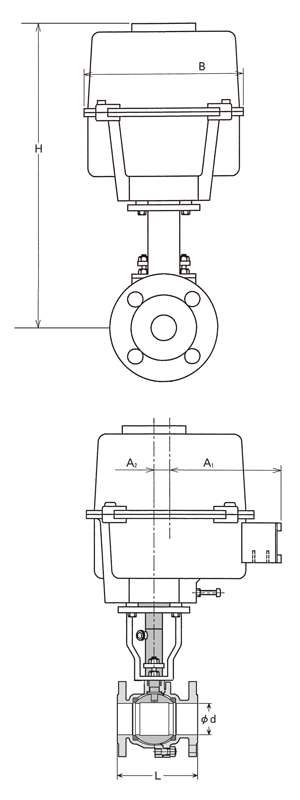

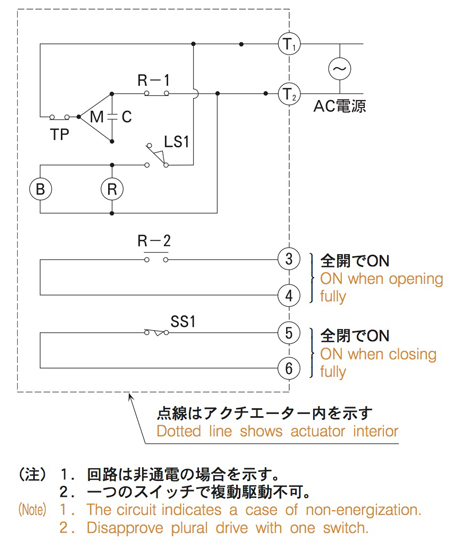

| 型式 | 口径 | 製品寸法［mm］ | ||
|---|---|---|---|---|
| φd | L | H | ||
| MVS-FNG-SSRK32 | 1 1/4 | 32.0 | 140 | 380 |
| MVS-FNG-SSRK40 | 1 1/2 | 40.0 | 165 | 392 |
| MVS-FNG-SSRK50 | 2 | 50.0 | 180 | 399 |
| MVS-FNG-SSRK65 | 3 | 65.0 | 190 | 431 |
| MVS-FNG-SSRK80 | 4 | 80.0 | 200 | 463 |
| MVS-FNG-SSRK100 | 5 | 100.0 | 230 | 624 |
| MVS-FNG-SSRK125 | 6 | 125.0 | 300 | 644 |
| 取付方向 | 鉛直±90° |
|---|---|
| 周囲温度 | 0~50℃ |
| 湿度 | RH90％以下 |
| 保護型式 | 防まつ型 |
| 安全保護 | サーマルプロテクト |
| 標準機能 | 手動開閉、開閉確認回路 |
| オプション | 常温用、4線式、通電時閉型 |
