高圧力 20MPaで、大流量を流すことが出来るパイッロット式ステンレス製の電磁弁（ソレノイドバルブ）です。高圧という信頼性の求められる条件下でご使用頂ける電磁弁として、国内外で長年ご愛用頂いています。尚、姉妹シリーズとして超高圧直動型電磁弁SSPDシリーズがあります。
| 流体 | 水・油・空気・ガス |
|---|---|
| 温度 | MAX 70℃ |
| 使用圧力 | 0.2~20MPa |
| 口径 | 8~25A |
| 電源 |
AC100V50/60Hz,AC110V50/60Hz or |
| 動作 | 通電時開 |
| 型式 | 接続 | 構造 | オリフィス Φ[mm] | 使用圧力[MPa] | Cv値 | 重量[kg] | |
|---|---|---|---|---|---|---|---|
| 口径 | 形状 | ||||||
|
SSAP-8 |
1/4 | Rc | 2WAY | 8 | 0.2~20 | 1.0 | 5.0 |
|
SSAP-12 |
3/8 | 5.0 | |||||
|
SSAP-15 |
1/2 | 13 | 2.6 | 5.0 | |||
|
SSAP-20 |
3/4 | 5.0 | |||||
|
SSAP-25 |
1 | 20 | 4.3 | 5.0 | |||

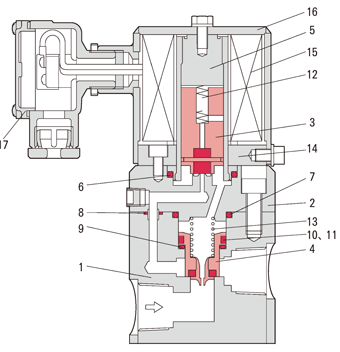

| No | 名称 | 材質 |
|---|---|---|
| 1 | ボデー | SUS304 |
| 2 | バルブボンネット | SUS304 |
| 3 | プランジャー | SUS410＋PTFE |
| 4 | メインバルブAss’y | SUS403＋PTFE |
| 5 | パックレスAss’y | SUS410＋SUS304 |
| 6 | パックレスパッキン | FKM |
| 7 | ボデーパッキン | FKM |
| 8 | バイパスチューブパッキン | FKM |
| 9 | メインバルブパッキン | FKM |
| 10 | プレーンリング | PTFE |
| 11 | テンションリング | SUS304 |
| 12 | プランジャースプリング | SUS304 |
| 13 | メインバルブスプリング | SUS304 |
| 14 | セットプレート | S15C |
| 15 | コイル | PEW |
| 16 | コイルボンネット | SPC＋塗装（Coating） |
| 17 | 整流器内蔵型ターミナルボックス | 組立品 |

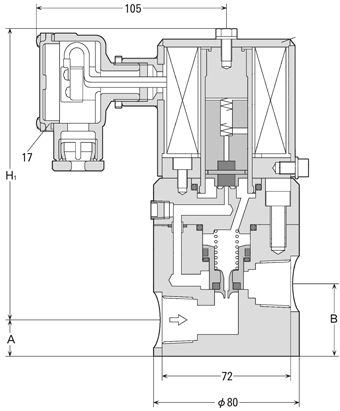

| 型式 | 口径 | 製品寸法[mm] | ||
|---|---|---|---|---|
| H1 | A | B | ||
| SSAP-8 | 1/4 | 153 | 15 | 28 |
| SSAP-12 | 3/8 | |||
| SSAP-15 | 1/2 | 160 | 20 | 40 |
| SSAP-20 | 3/4 | |||
| SSAP-25 | 1 | 170 | 23 | |
| 取付方向 | 鉛直±90° |
|---|---|
| 周囲温度 | 0~50℃ |
| 湿度 | RH90％以下 |
| 流体粘度 | 50mm2/s(50cst) |
| オプション | 防滴、その他電源 |

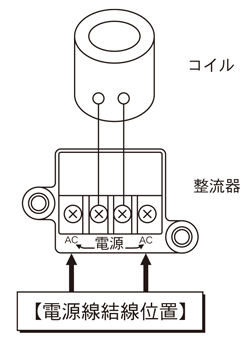

| 付属品 | AC電源：整流器内蔵型ターミナルボックス(DCコイル使用のため） |
