水・油・空気・ガスで、６０℃まで使える小型直動タイプの電磁弁（ソレノイドバルブ）。汎用性の高い電磁弁として、国内外で長年ご愛用頂いています。その他電源のオプション対応も可能です。
| 流体 | 水・油・空気・ガス |
|---|---|
| 温度 | MAX 60℃ |
| 使用圧力 | MAX 0.1 0.25 0.5 0.7 1 MPa |
| 口径 | 4~10A |
| 電源 |
AC100V 50/60Hz or AC200V 50/60Hz |
| 動作 | 通電時開 |
| 型式 | 接続 | 構造 | オリフィス Φ[mm] | 使用圧力［MPa］ | Cv値 | 質量［kg］ | |
|---|---|---|---|---|---|---|---|
| 口径 | 形状 | ||||||
|
MSD-0750-4 |
1/8 | Rc | 2WAY | 5.0 | 0~0.1 | 0.49 | 0.35 |
|
MSD-0750-8 |
1/4 | 0.35 | |||||
|
MSD-0720-4 |
1/8 | 2.0 | 0~0.7 | 0.15 | 0.35 | ||
|
MSD-0720-8 |
1/4 | 0.35 | |||||
|
MSD-1050-8 |
1/4 | 5.0 | 0~0.25 | 0.49 | 0.53 | ||
|
MSD-1050-10 |
3/8 | 0.65 | |||||
|
MSD-1040-8 |
1/4 | 4.0 | 0~0.5 | 0.41 | 0.53 | ||
|
MSD-1040-10 |
3/8 | 0.65 | |||||
|
MSD-1030-8 |
1/4 | 3.0 | 0~1 | 0.24 | 0.53 | ||
|
MSD-1030-10 |
3/8 | 0.65 | |||||

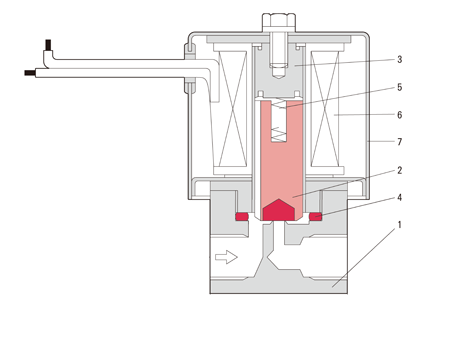

| No | 名称 | 材質 |
|---|---|---|
| 1 | ボデー | C3604 |
| 2 | プランジャー | SUS410＋NBR |
| 3 | パックレスAssy | SUS410+SUS304 |
| 4 | パックレスパッキン | NBR |
| 5 | プランジャースプリング | SUS304 |
| 6 | コイル | PEW |
| 7 | コイルボンネット | SPC+Coating |

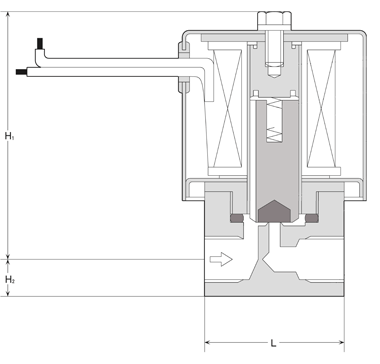

| 型式 | 口径 | 製品寸法［mm］ | ||
|---|---|---|---|---|
| L | H1 | H2 | ||
| MSD-0750-4 | 1/8 | 38 | 58 | 10 |
| MSD-0750-8 | 1/4 | |||
| MSD-0720-4 | 1/8 | |||
| MSD-0720-8 | 1/4 | |||
| MSD-1050-8 | 1/4 | 66 | ||
| MSD-1050-10 | 3/8 | 42 | 12 | |
| MSD-1040-8 | 1/4 | 38 | 10 | |
| MSD-1040-10 | 3/8 | 42 | 12 | |
| MSD-1030-8 | 1/4 | 38 | 10 | |
| MSD-1030-10 | 3/8 | 42 | 12 | |
| 取付方向 | 鉛直±90° |
|---|---|
| 周囲温度 | 0~50℃ |
| 湿度 | RH90％以下 |
| 流体粘度 | 50mm2/s(50cst) |
| オプション | 防滴、ターミナルボックス、ボデー材質（SUS304）、その他電源 |
