中高圧・高粘度キックパイロット式電磁弁VDシリーズ

  • 高圧2.5MPa、高粘度400cst、大流量、3つの特徴をもつ電磁弁です。
  • 高い圧力で、大流量を得たい大型オイルバーナーでのご使用に最適です。

高圧2.5MPa、高粘度400cst、大流量(CV値:MAX6.7)の3要素に加え、中〜高温域の120℃まで使用可能。バランス良く各機能を高めた電磁弁(ソレノイドバルブ)です。大型のオイルバーナーでのご使用や、高圧でのオイル循環機構など各種用途でご使用いただけます。

流体 ①油(A・B・C 重油、軽油、灯油etc)  ②水
流体粘度 400mm2/s(400cst)
温度 ①120℃  ②100℃
使用圧力 MAX 1.6MPa  MAX2.5MPa
口径 10~25A
電源

AC100V50/60Hz  or  AC200V50/60Hz

動作 通電時開・通電時閉

選定・購入・開発などお気軽にお問い合わせください。

全て開く

製品仕様

型式 接続 構造 オリフィス Φ[mm] 使用圧力 [MPa] Cv値 重量 [kg]
口径 形状 H* U*
VD-2010-10 3/8 Rc 2WAY 10 H:0~1.6
U:0~2.5
*
2.4 2.1 2.3
VD-2010-15 1/2 2.4
VD-2020-20 3/4 20 6.7 5.2 3.4
VD-2020-25 1 3.6
VD-2010-10C 3/8 10 2.4 2.1 2.4
VD-2010-15C 1/2 2.5
VD-2020-20C 3/4 20 6.7 5.2 3.5
VD-2020-25C 1 3.7

*1 「H」及び「U」は圧力記号です。それぞれ圧力範囲とCv値が異なります。詳細はカタログをご参照下さい。

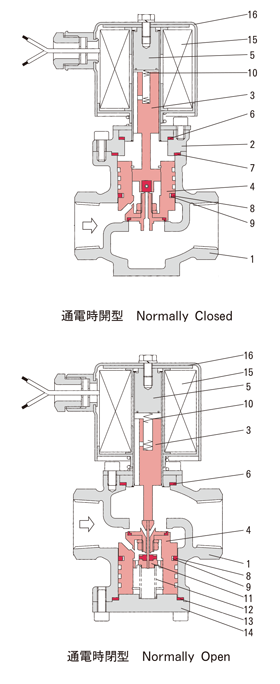

主要部品材質

通電時開型
No 名称 材質
1 ボデー CAC406
2 バルブボンネット※ CAC406
3 プランジャー SUS410+PTFE
4 メインバルブAss’y SUS304+PTFE
5 パックレスAss’y SUS410+SUS304
6 パックレスパッキン PTFE
7 ボデーパッキン※ PTFE
8 プレーンリング PTFE
9 テンションリング SUS304
10 プランジャースプリング SUS304
15 コイル PEW
16 コイルボンネット SPC+塗装(Coating)

※10~15Aでは使用しません

通電時閉型
No 名称 材質
1 ボデー CAC406
3 プランジャー SUS410
4 メインバルブAss’y SUS304+PTFE
5 パックレスAss’y SUS410+SUS304
6 パックレスパッキン PTFE
8 プレーンリング PTFE
9 テンションリング SUS304
10 プランジャースプリング SUS304
11 ニードルバルブAss’y SUS304+FKM
12 ニードルバルブスプリング SUS304
13 ボトムカバーパッキン PTFE
14 ボトムカバー CAC406
15 コイル PEW
16 コイルボンネット SPC+塗装(Coating)

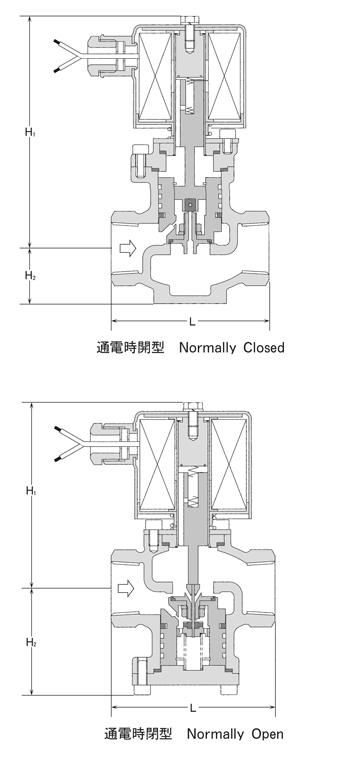

製品寸法

型式 口径 製品寸法[mm]
L H1 H2
VD-2010-10 3/8 80 125 44
VD-2010-15 1/2
VD-2020-20 3/4 100 149 46
VD-2020-25 1
VD-2010-10C 3/8 80 113 56
VD-2010-15C 1/2
VD-2020-20C 3/4 100 115 65
VD-2020-25C  1

その他仕様・オプション

取付方向 鉛直±90°
周囲温度 0~50℃
湿度 RH90%以下
流体粘度 400mm2/s(400cst)
オプション 防滴、ターミナルボックス、耐圧防爆(d2G3)、その他電源
