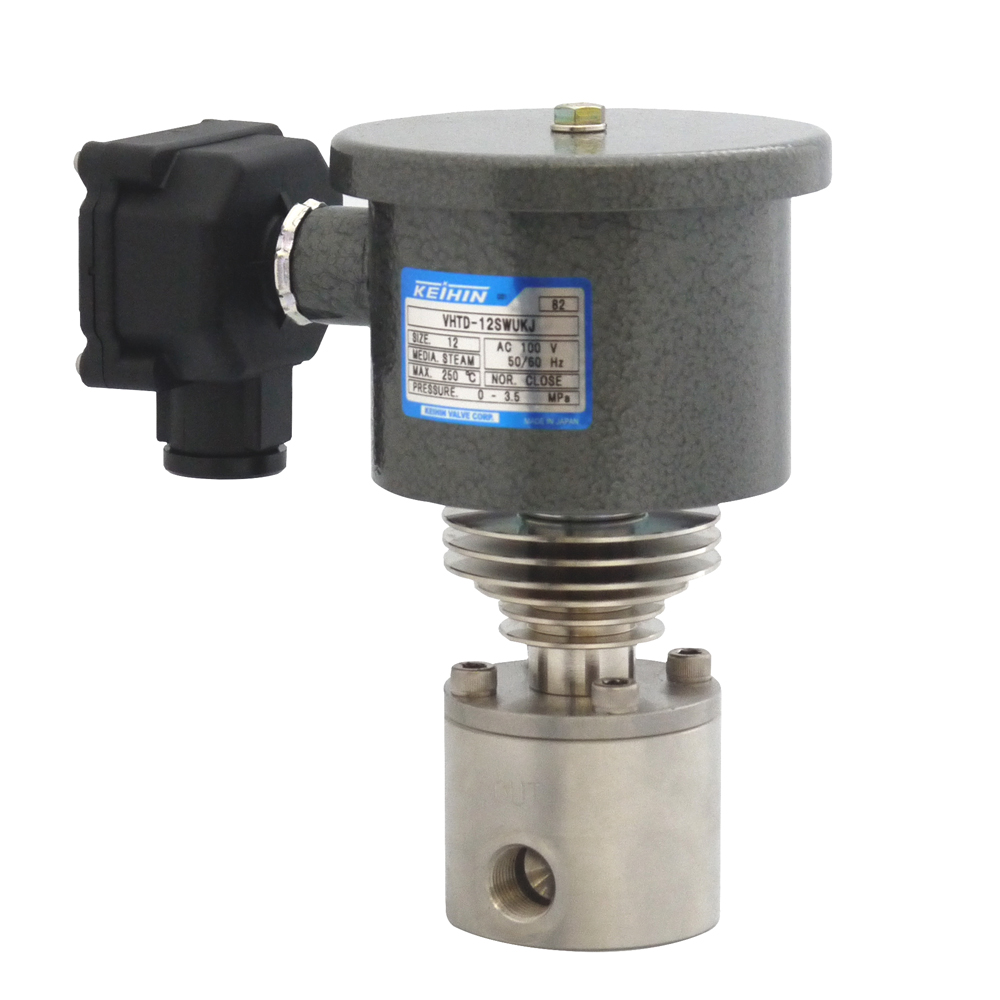

高温蒸気を流すことが可能なステンレス製の電磁弁（高温バルブ）です。VHTDは直動式、VHTはパイロット式で大流量を流すことが可能です。
| 流体 | 水・蒸気 |
|---|---|
| 温度 | MAX 250℃ |
| 使用圧力 | MAX 3.5MPa |
| 口径 | 8~25A |
| 電源 |
AC100V50/60Hz,AC110V60Hz or |
| 動作 | 通電時開 |
| 型式 | 接続 | 構造 | オリフィス Φ[mm] | 使用圧力 [MPa] | Cv値 | 重量[kg] | |
|---|---|---|---|---|---|---|---|
| 口径 | 形状 | ||||||
|
VHTD-8SWUKJ |
1/4 | Rc | 2WAY | 3.5 | 0~3.5 | 0.35 | 5.7 |
|
VHTD-12SWUKJ |
3/8 | 5.7 | |||||
|
VHTD-15SWUKJ |
1/2 | 5.7 | |||||
|
VHTD-25SWUKJ-X |
1 | 6.0 | |||||
|
VHT-20SWUKJ |
3/4 | 20 | 0.1~3.5 | 4.0 | 7.0 | ||
|
VHT-25SWUKJ |
1 | 7.0 | |||||

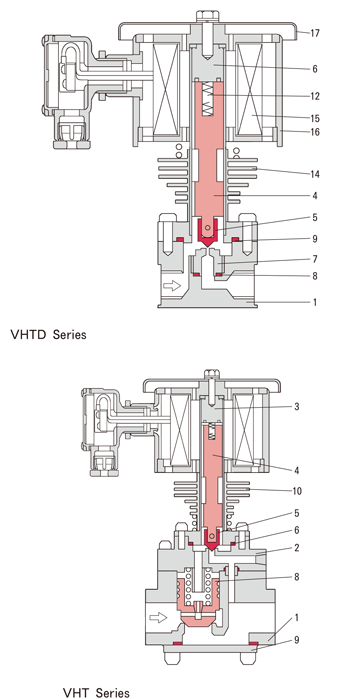

| VHTD | ||
|---|---|---|
| No | 名称 | 材質 |
| 1 | ボデー | SUS304 |
| 4 | プランジャー | SUS410 |
| 6 | パックレスAss’y | SUS410＋SUS304 |
| 7 | バイパスシート | SUS304＋stelite |
| 8 | バイパスシートパッキン | PTFE |
| 9 | パックレスパッキン | PTFE |
| 12 | プランジャースプリング | SUS304 |
| 14 | フィン | C3602 |
| 15 | コイル | PEW |
| 16 | コイルボンネット | SPC＋塗装（Coating） |
| 17 | コイルカバー | SPC＋塗装（Coating） |
| VHT | ||
|---|---|---|
| No | 名称 | 材質 |
| 1 | ボデー | SUS304 |
| 2 | バルブボンネット | SUS304 |
| 3 | ボトムカバー | SUS304 |
| 4 | プランジャー | SUS410 |
| 5 | メインバルブAss’y | SUS304＋stelite |
| 6 | パックレスAss’y | SUS410＋SUS304 |
| 9 | パックレスパッキン | PTFE |
| 10 | ボデーパッキン | PTFE |
| 11 | ボトムカバーパッキン | PTFE |
| 12 | プランジャースプリング | SUS304 |
| 13 | メインバルブスプリング | PTFE |
| 14 | フィン | C3602 |
| 15 | コイル | PEW |
| 16 | コイルボンネット | SPC＋塗装（Coating） |
| 17 | コイルカバー | SPC＋塗装（Coating） |

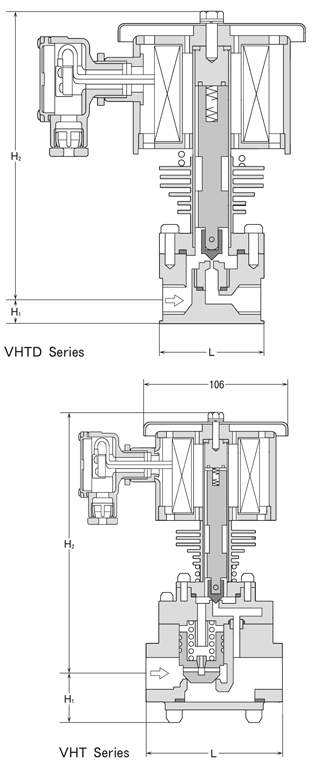

| 型式 | 口径 | 製品寸法[mm] | ||
|---|---|---|---|---|
| L | H1 | H2 | ||
| VHTD-8SWUKJ | 1/4 | 60 | 160 | 13 |
| VHTD-12SWUKJ | 3/8 | |||
| VHTD-15SWUKJ | 1/2 | 16 | ||
| VHTD-25SWUKJ-X | 1 | 80 | 170 | 26 |
| VHT-20SWUKJ | 3/4 | 100 | 190 | 17 |
| VHT-25SWUKJ | 1 | |||
| 取付方向 | 鉛直±90° |
|---|---|
| 周囲温度 | 0~50℃ |
| 湿度 | RH90％以下 |
| 流体粘度 | 50mm2/s(50cst) |
| オプション | ターミナルボックス |
