低圧力下0.05MPa以下、0.1MPa以下での止弁性・流量特性に優れた、直動タイプの電磁弁（ソレノイドバルブ）です。尚、姉妹シリーズガスバーナー特化型として、GVDシリーズもあります。
| 流体 | ①水・油・空気・ガス ②蒸気 |
|---|---|
| 温度 | ①MAX60℃ ②MAX200℃ |
| 使用圧力 | MAX0.05MPa MAX0.1MPa |
| 口径 | 10~50A |
| 電源 |
AC100V50/60Hz or AC200V50/60Hz |
| 動作 | 通電時開・通電時閉 |
| 型式 | 接続 | 構造 | オリフィス Φ[mm] | 使用圧力 (MPa) | Cv値 | 重量 (kg) | |
|---|---|---|---|---|---|---|---|
| 口径 | 形状 | ||||||
| VSD-12 | 3/8 | Rc | 2WAY | 10 | 0~0.05 | 2.5 | 1.4 |
| VSD-15 | 1/2 | 15 | 3.4 | 1.7 | |||
| VSD-20 | 3/4 | 17 | 1.8 | ||||
| VSD-25 | 1 | 20 | 5.1 | 1.9 | |||
| VSD-35D | 1 1/4 | 30 | 9.8 | 3.0 | |||
| VSD-40D | 1 1/2 | 3.5 | |||||
| VSD-50D | 2 | 4.5 | |||||
| VSDF-35D | 1 1/4 | JIS10KFF | 6.3 | ||||
| VSDF-40D | 1 1/2 | 6.8 | |||||
| VSDF-50D | 2 | 8.2 | |||||
| VSD-12(H) | 3/8 | Rc | 7 | 0~0.10 | 1.5 | 1.4 | |
| VSD-15(H) | 1/2 | 10 | 1.6 | 1.7 | |||
| VSD-20(H) | 3/4 | 1.6 | 1.8 | ||||
| VSD-25(H) | 1 | 15 | 3.8 | 1.9 | |||
| VSD-35D(H) | 1 1/4 | 20 | 7 | 3.0 | |||
| VSD-40D(H) | 1 1/2 | 3.5 | |||||
| VSD-50D(H) | 2 | 4.5 | |||||
| VSDF-35D(H) | 1 1/4 | JIS10KFF | 6.3 | ||||
| VSDF-40D(H) | 1 1/2 | 6.8 | |||||
| VSDF-50D(H) | 2 | 8.2 | |||||

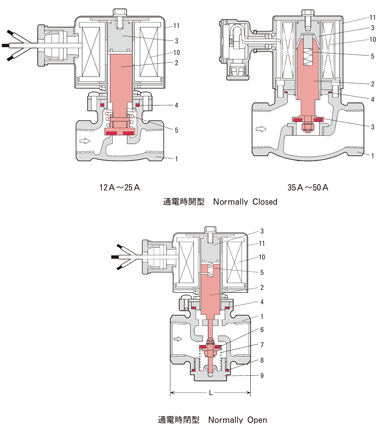

| 通電時開型 | ||
|---|---|---|
| No | 名称 | 材質 |
| 1 | ボデー | CAC406 |
| 2 | プランジャー | SUS410＋*1 |
| 3 | パックレスAss’y | SUS410＋SUS304 |
| 4 | パックレスパッキン | *2 |
| 5 | プランジャースプリング | SUS304 |
| 10 | コイル | PEW |
| 11 | コイルボンネット | SPC＋塗装（Coating） |
*1 温度仕様によって、シート材質が異なります。
60℃以下はFKM、200℃仕様はPTFEです。
*2 温度仕様によって、パッキン材質が異なります。
60℃以下はNBR、200℃仕様はPTFEです。
| 通電時閉型 | ||
|---|---|---|
| No | 名称 | 材質 |
| 1 | ボデー | CAC406 |
| 2 | プランジャー | SUS410 |
| 3 | パックレスAss’y | SUS410＋SUS304 |
| 4 | パックレスパッキン | *2 |
| 5 | プランジャースプリング | SUS304 |
| 6 | ニードルバルブAss’y | SUS304+c3604+*3 |
| 7 | ニードルバルブスプリング | SUS304 |
| 8 | ボトムプラグパッキン | *2 |
| 9 | ボトムプラグ | CAC406 |
| 10 | コイル | PEW |
| 11 | コイルボンネット | SPC＋塗装（Coating） |
*3 温度仕様によってシート材質が異なります。
60℃以下はFKM、200℃仕様はPTFEです。

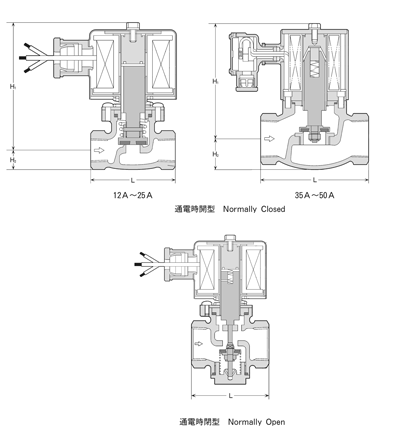

| VSD-□□ | ||||
|---|---|---|---|---|
| 型式 | 口径 | 製品寸法 ［mm］ | ||
| L | H1 | H2 | ||
| VSD-12 | 3/8 | 60 | 93 | 13 |
| VSD-15 | 1/2 | 70 | 116 | 17 |
| VSD-20 | 3/4 | 80 | 20 | |
| VSD-25 | 1 | 118 | 25 | |
| VSD-35D | 1 1/4 | 125 | 150 | 36 |
| VSD-40D | 1 1/2 | 140 | 40 | |
| VSD-50D | 2 | 150 | 45 | |
| VSDF-35D | 1 1/4 | 67 | ||
| VSDF-40D | 1 1/2 | 70 | ||
| VSDF-50D | 2 | 77 | ||
| 取付方向 | 鉛直±90° |
|---|---|
| 周囲温度 | 0~50℃ |
| 湿度 | RH90％以下 |
| 流体粘度 | 50mm2/s(50cst) |
| オプション | 防滴、ターミナルボックス、耐圧防爆(d2G3)、ボデー材質（SUS304）、その他電源 |
| 付属品 | 32~50A：整流器内蔵型ターミナルボックス(DCコイル使用のため) |
