水・油・空気・ガス・蒸気で、200℃まで使える小型直動タイプの電磁弁（ソレノイドバルブ）。中圧〜高圧まで使用な電磁弁として、ガス設備装置など、各種機器で国内外で長年ご愛用頂いています。耐圧防爆d2G3タイプやその他電源のオプション対応も可能です。
| 流体 | ①水・油・空気・ガス ②蒸気 |
|---|---|
| 温度 | ①60℃ ②200℃ |
| 使用圧力 | MAX 0.5 0.7 1.0 2.0 2.5 3.5 5MPa |
| 口径 | 10~15A |
| 電源 |
AC100V50/60Hz or AC200V50/60Hz |
| 動作 | 通電時開・通電時閉 |

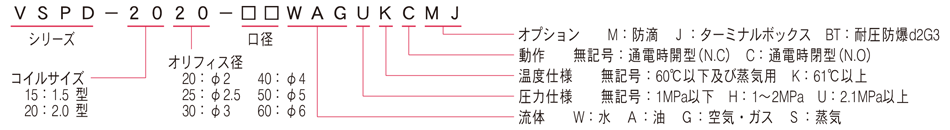

| 型式 | 接続 | オリフィス Φ[mm] | 使用圧力[MPa] | Cv値 | 重量[kg] | ||
|---|---|---|---|---|---|---|---|
| 口径 | 形状 | 規格 | |||||
| VSPD-1540-□□ | 3/8 or 1/2 | 2WAY | Rc | 4.0 | 0~0.5 | 0.41 | 0.95 |
| VSPD-1530-□□ | 3/8 or 1/2 | 3.0 | 0~1.0 | 0.31 | 0.95 | ||
| VSPD-1520-□□ | 3/8 or 1/2 | 2.0 | 0~2.5※ | 0.15 | 0.95 | ||
| VSPD-2060-□□ | 3/8 or 1/2 | 6.0 | 0~0.5 | 0.58 | 1.4 | ||
| VSPD-2050-□□ | 3/8 or 1/2 | 5.0 | 0~0.7 | 0.53 | 1.4 | ||
| VSPD-2040-□□ | 3/8 or 1/2 | 4.0 | 0~1.0 | 0.41 | 1.4 | ||
| VSPD-2030-□□ | 3/8 or 1/2 | 3.0 | 0~2.5※ | 0.31 | 1.4 | ||
| VSPD-2025-□□ | 3/8 or 1/2 | 2.5 | 0~3.5 | 0.22 | 1.4 | ||
| VSPD-2020-□□ | 3/8 or 1/2 | 2.0 | 0~5.0 | 0.15 | 1.4 | ||
※蒸気仕様の場合、使用圧力範囲：0~1.6MPaです。
また、蒸気以外の流体の高温仕様（61℃以上）・通電時開型の場合、使用圧力範囲：0~2.0MPaです。

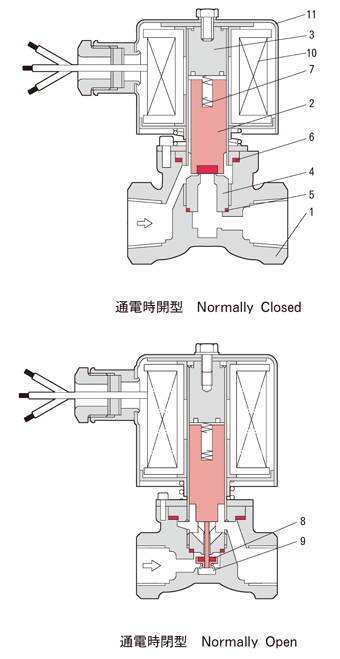

| 通電時開型 | ||
|---|---|---|
| No | 名称 | 材質(60℃|200℃) |
| 1 | ボデー | CAC406 |
| 2 | プランジャー | SUS410＋（FKM｜PTFE）＊1 |
| 3 | パックレスAss’y | SUS410+SUS304 |
| 4 | バイパスシート | SUS304 |
| 5 | バイパスシートパッキン | PTFE |
| 6 | パックレスパッキン | PTFE |
| 7 | プランジャースプリング | SUS304 |
| 10 | コイル | PEW |
| 11 | コイルボンネット | SPC+Coating |
＊1 プランジャーのシート材質は、流体・圧力によって異なります。2.5MPa以下は 流体に限らずシート材質:FKM、3.5MPa以上は水・油用はメタルシート、空気用は PTFEシートです。 ※60℃タイプFKM、200℃タイプはPTFEとなります。
| 通電時閉型 | ||
|---|---|---|
| No | 名称 | 材質(60℃|200℃) |
| 1 | ボデー | CAC406 |
| 2 | プランジャー | SUS410＋（FKM｜PTFE）＊1 |
| 3 | パックレスAss’y | SUS410+SUS304 |
| 4 | バイパスシート | SUS304 |
| 5 | バイパスシートパッキン | PTFE |
| 6 | パックレスパッキン | PTFE |
| 7 | プランジャースプリング | SUS304 |
| 8 | ニードルバルブAss’y | SUS410＋（FKM｜PTFE）＊2 |
| 9 | ニードルバルブスプリング | SUS304 |
| 10 | コイル | PEW |
| 11 | コイルボンネット | SPC+Coating |
＊2 ニードルバルブのシート材質は、圧力によって異なります。2.5MPa以下は シート材質:FKM、3.5MPa以上はシート材質:PTFEです。 ※60℃タイプFKM、200℃タイプはPTFEとなります。

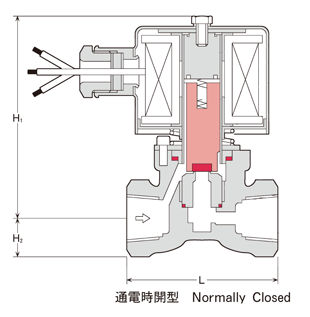

| 型式 | 口径 | 製品寸法[mm] | ||
|---|---|---|---|---|
| L | H1 | H2 | ||
| VSPD-1540-10 | 3/8 | 60 | 95 | 13 |
| VSPD-1530-10 | ||||
| VSPD-1520-10 | ||||
| VSPD-2060-10 | 115 | |||
| VSPD-2050-10 | ||||
| VSPD-2040-10 | ||||
| VSPD-2030-10 | ||||
| VSPD-2025-10 | ||||
| VSPD-2020-10 | ||||
| VSPD-1540-15 | 1/2 | 70 | 95 | 17 |
| VSPD-1530-15 | ||||
| VSPD-1520-15 | ||||
| VSPD-2060-15 | 115 | |||
| VSPD-2050-15 | ||||
| VSPD-2040-15 | ||||
| VSPD-2030-15 | ||||
| VSPD-2025-15 | ||||
| VSPD-2020-15 | ||||
| 取付方向 | 鉛直±90° |
|---|---|
| 周囲温度 | 0~50℃ |
| 湿度 | RH90％以下 |
| 流体粘度 | 50mm2/s(50cst) |
| オプション | 防滴、ターミナルボックス、耐圧防爆(d2G3)、ボデー材質：SUS304、その他電源 |
