フルボア電動ボール弁MVSシリーズ

  • 200Aまでフルボアで対応。圧力損失がほとんどありません。
  • 開閉確認回路は無電圧接点を標準装備としています。

ステンレス、フルボアタイプの電動ボール弁(モーターバルブ)です。開閉速度(標準・高速)からお選びいただけます。尚、姉妹シリーズとして、緊急遮断用途の、スプリングリターン | フルボア電動ボール弁MVS-SSRKシリーズがあります。

流体 ①水・油・空気 ②蒸気
温度 ①MAX 80℃ ②MAX180℃
使用圧力 MAX 1MPa
口径 15~200A (JIS10KRF)
電源 AC100V50/60Hz or AC200V50/60Hz
動作 C接点仕様

選定・購入・開発などお気軽にお問い合わせください。

全て開く

製品仕様

型式 接続 構造 最高圧力[MPa] 温度

開閉時間(50/60Hz)[sec]

口径 形状 使用圧力*1 締切差圧*2
MVS-FN-K15  1/2 JIS10KRF 2WAY 1.0 1.0 80℃ 7.2/6.0
MVS-FN-K20 3/4
MVS-FN-K25 1
MVS-FN-K32 1 1/4
MVS-FN-K40 1 1/2
MVS-FN-K50 2
MVS-FN-K65 2 1/2 6.8/5.7
MVS-FN-K80 3 10.0/8.5
MVS-FN-K100 4 18.0/15.0
MVS-FN-K125 5
MVS-FN-K-K150 6 35.0/28.0
MVS-FN-K-K200 8 60.0/48.0
MVS-FNG-K15 1/2 JIS10KRF 2WAY 1.0 1.0 180℃ 7.2/6.0
MVS-FNG-K20 3/4
MVS-FNG-K25 1
MVS-FNG-K32 1 1/4
MVS-FNG-K40 1 1/2
MVS-FNG-K50 2
MVS-FNG-K65 2 1/2 10.0/8.5
MVS-FNG-K80 3 0.5 0.5 160℃ 18.0/15.0
MVS-FNG-K100 4
MVS-FNG-K125 5
MVS-FNG-K-K150 6 0.4 0.4 150℃ 60.0/48.0
MVS-FNG-K-K200 8 75.0/60.0

*1 使用圧力は、ON,OFF動作がされていない場合の、流体の最高使用圧力。
*2 締切差圧は、ON,OFFされている最中の、最高使用差圧ΔPを示しています。 ΔP(P1-P2)=最高使用差圧(1次側流体圧力-2次側流体圧力)

主要部品材質

No 名称 材質
1 ボデー SCS13
2 ボール SUS304 or SCS13
3 ボールシート PTFE
4 ステム SUS304
5 ジョイント SUS304
6 ヨーク SCS13
7 アクチエーター 組立品

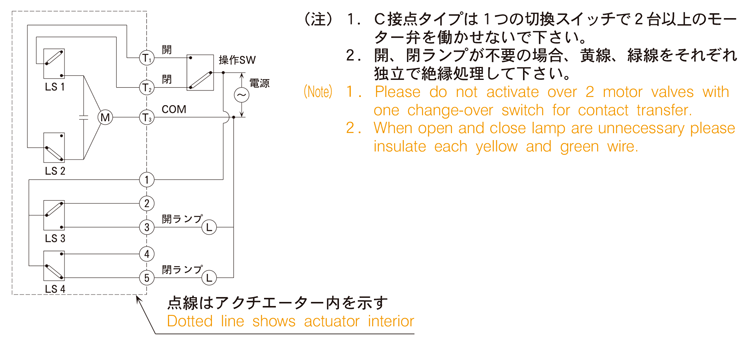

配線図

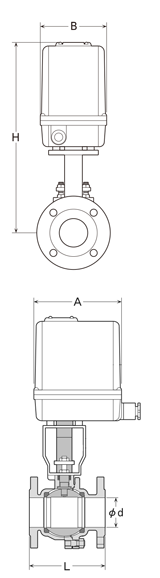

製品寸法

MVS-FN-K□□

型式 口径 製品寸法[mm]
φd L H
MVS-FN-K15 1/2 15.0 110.0 298.5
MVS-FN-K20 3/4 20.0 301.5 301.5
MVS-FN-K25 1 25.0 130.0 302.5
MVS-FN-K32 1 1/4 32.0 140.0 312.5
MVS-FN-K40 1 1/2 40.0 165.0 354.0
MVS-FN-K50 2 50.0 180.0 361.0
MVS-FN-K65 2 1/2 65.0 190.0 393.0
MVS-FN-K80 3 80.0 200.0 433.0
MVS-FN-K100 4 100.0 230.0 456.0
MVS-FN-K125 5 120.0 300.0 476.0

  MVS-FN-K-K□□

型式 口径 製品寸法[mm]
φd L H
MVS-FN-K-K150 6 150.0 340.0 614.0
MVS-FN-K-K200 8 200.0 450.0 741.0

  MVS-FNG-K□□

型式 口径 製品寸法[mm]
φd L H
MVS-FNG-K15 1/2 15.0 110 305.5
MVS-FNG-K20 3/4 20.0 120 308.5
MVS-FNG-K25 1 25.0 130 315.5
MVS-FNG-K32 1 1/4 32.0 140 349
MVS-FNG-K40 1 1/2 40.0 165 361
MVS-FNG-K50 2 50.0 180 368
MVS-FNG-K65 2 1/2 65.0 190 431
MVS-FNG-K80 3 80.0 200 440
MVS-FNG-K100 4 100.0 230 463
MVS-FNG-K125 5 120.0 300 483

  MVS-FNG-K-K□□

型式 口径 製品寸法[mm]
φd L H
MVS-FNG-K-K150 6 150.0 340 708
MVS-FNG-K-K200 8 200.0 450 748

その他仕様・オプション

取付方向 鉛直±90°
流体温度 50cst以下
保護型式 防まつ型
安全保護 サーマルプロテクト
標準機能 手動開閉、開閉確認回路
オプション その他電源、A接点仕様、耐圧防爆(d2G4)、ボデー材質:FC200・SCS14・PVC、JIS20KFF
