液体窒素用電磁弁・低温バルブVSPD-LN2Mシリーズ

  • 液体窒素・低温流体用の電磁弁・低温バルブです。︎
  • 低圧0.5〜1MPa、中圧2.5〜3.5MPa、高圧5MPaと、バリエーションが豊富です。

液体窒素や不凍液など低温流体で、-196℃まで使える直動タイプの電磁弁(ソレノイドバルブ)です。中圧~高圧まで使用可能な電磁弁・低温バルブとして、冷凍装置や医療用装置など、各種機器でご使用頂いています。

流体 液体窒素
温度 -196℃
使用圧力 MAX 0.5  0.7  1.0  2.0  3.5  5MPa
口径 10~15A
電源

AC100V50/60Hz,AC110V60Hz  or
AC200V50/60Hz,AC220V60Hz

動作 通電時開

選定・購入・開発などお気軽にお問い合わせください。

全て開く

製品仕様

型式 接続 構造 オリフィスΦ[mm] 使用圧力[MPa] CV
重量
[kg]
口径 形状
VSPD-2060-10LN2M 3/8 Rc 2WAY 6.0 0〜0.5 0.58 1.7
VSPD-2060-15LN2M 1/2
VSPD-2050-10LN2M 3/8 5.0 0〜0.7 0.53
VSPD-2050-15LN2M 1/2
VSPD-2040-10LN2M 3/8 4.0 0〜1.0 0.41
VSPD-2040-15LN2M 1/2
VSPD-2030-10LN2M 3/8 3.0 0〜2.0 0.31
VSPD-2030-15LN2M 1/2
VSPD-2025-10LN2M 3/8 2.5 0〜3.5 0.22
VSPD-2025-15LN2M 1/2
VSPD-2020-10LN2M 3/8 2.0 0〜0.5 0.15
VSPD-2020-15LN2M 1/2

主要部品材質

No 名称 材質
1 ボデー CAC406
2 プランジャー SUS410+PTFE
3 パックレスAss’y SUS410+SUS304
4 バイパスシート SUS304
5 バイパスシートパッキン PTFE
6 パックレスパッキン PTFE
7 パックレスパッキン SUS304
8 コイル PEW
9 コイルボンネット SPC+塗装(Coating)
10 防滴部品 SUM22+NBR

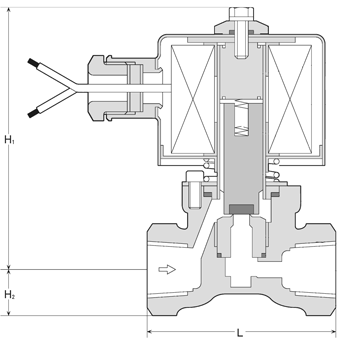

製品寸法



型式 口径 製品寸法[mm]
L H1 H2

VSPD-2060-10LN2M

3/8 60 115 13
VSPD-2060-15LN2M 1/2 70 17
VSPD-2050-10LN2M 3/8 60 13
VSPD-2050-15LN2M 1/2 70 17
VSPD-2040-10LN2M 3/8 60 13
VSPD-2040-15LN2M 1/2 70 17
VSPD-2030-10LN2M 3/8 60 13
VSPD-2030-15LN2M 1/2 70 17
VSPD-2025-10LN2M 3/8 60 13
VSPD-2025-15LN2M 1/2 70 17
VSPD-2020-10LN2M 3/8 60 13
VSPD-2020-15LN2M 1/2 70 17

その他仕様・オプション

取付方向 鉛直±90°
周囲温度 0~50℃
湿度 RH90%以下
流体粘度 50mm2/s(50cst)
付属品 防滴
