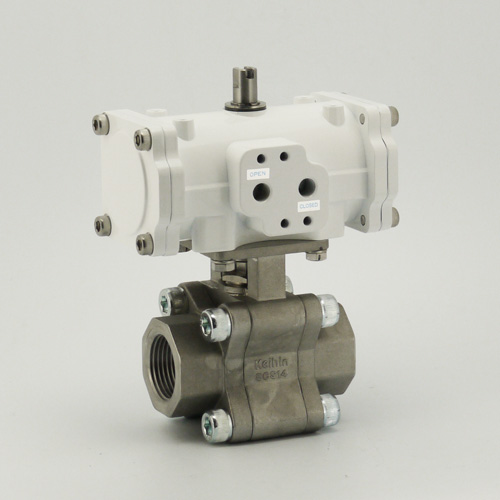

空気圧操作式ボール弁 | 複動型TX+SKLシリーズ

  • 耐久性の高いSCS14ボデーを採用した中・高圧仕様の空気圧操作ボールバルブです。
  • 洗浄装置、食品機械、半導体関連装置、工場設備等のご使用に最適です。

水 油 空気 ガス で使用可能な、複動型(Air In Open Air In Close)タイプの空気圧操作式のボール弁です。

流体 水・油・空気・ガス
温度 -15~80℃
使用圧力 MDA:1.0MPa  1DA:3.0MPa  2DA:2.5MPa
操作圧力 0.4~0.7MPa
口径 8~50A
材質 接液部:SUS・SCS・PTFE
動作 複作動式
規格

NAMUR規格(VDI/VDE3845)準拠 *1

*1 : TX2-□DAシリーズでの適合となります。TX350-MDAは適合していおりません。

選定・購入・開発などお気軽にお問い合わせください。

全て開く

製品仕様

型式 接続 使用圧力範囲[MPa] エアー供給口 CV 値 重量[kg]
口径 形状 規格
TX350-MDA+SKL-8 1/4 2WAY Rc 0~1 Rc1/8 4.8 1.4
TX350-MDA+SKL-10 3/8 6.0 1.4
TX350-MDA+SKL-15 1/2 8.0 1.4
TX350-MDA+SKL-20 3/4 12.0 1.7
TX2-1DA+SKL-8 1/4 0~3 Rc1/8 4.8 1.7
TX2-1DA+SKL-10 3/8 6.0 1.7
TX2-1DA+SKL-15 1/2 8.0 1.7
TX2-1DA+SKL-20 3/4 12.0 2.0
TX2-1DA+SKL-25 1 29.0 2.8
TX2-2DA+SKL-32 1 1/4 0~2.5 Rc1/8 50.0 5.7
TX2-2DA+SKL-40 1 1/2 60.0 5.7
TX2-2DA+SKL-50 2 110.0 7.7

*TX2-□DAシリーズは、NAMUR規格(VDI/VDE3845)準拠品となります。

主要部品材質

No 名称 材質
1 ボデー SCS14
2 エンドアダプター SCS14
3 ボール SUS316
4 ステム SUS316
5 グランド SUS303
6 ボールシート PTFE
7 ボディシール PTFE
8 スラストワッシャー PTFE
9 Vリングセット PTFE
10 センターピン SUS
11 アクチュエーター 組立品

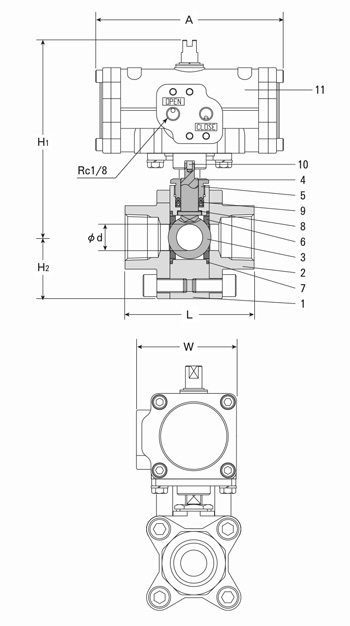

製品寸法

TX350-MDA+SKL-□□

型式 (口径) 製品寸法 [mm]
φd L H1
TX350-MDA+SKL-8 (1/4) 11 65 104.5
TX350-MDA+SKL-10 (3/8)
TX350-MDA+SKL-15 (1/2)
TX350-MDA+SKL-20 (3/4) 14 71 112.5



TX2-1DA+SKL-□□

型式 (口径) 製品寸法[mm]
φd L H1
TX2-1DA+SKL-8 (1/4) 11 65 121.3
TX2-1DA+SKL-10 (3/8)
TX2-1DA+SKL-15 (1/2)
TX2-1DA+SKL-20 (3/4) 14 71 129
TX2-1DA+SKL-25 (1) 19 93.5 143



TX2-2DA+SKL-□□

型式 (口径) 製品寸法 [mm]
φd L H1
TX2-2DA+SKL-32 (1 1/4) 29 107 186
TX2-2DA+SKL-40 (1 1/2) 116
TX2-2DA+SKL-50 (2) 38 126 200

その他仕様・オプション

取付方向 自由
周囲温度 0~50℃
オプション 電磁弁(AC100,AC200V,DC24V), スピードコントローラー, リミットスイッチ,高温仕様

 お問い合わせ

ケイヒンではバルブ製品の、問い合わせを承っています。


  • バルブ選定、購入、カスタマイズ・新規開発についてもご案内可能です。
  • 是非お気軽にお問い合わせください。お客様の状況に合わせて、ご紹介いたします。
 各種バルブ製品
問い合わせ

カスタマイズ

カスタマイズ対応

カスタマイズ小変更対応にて、高圧タイプ製作も可能です。弊社営業までお問合せをお願いします。
(*仕様状況をご確認させて頂き対応が難しい場合もございます。予めご了承をお願いします。)
