汎用軽量でコンパクトな、複動型の空気圧操作式ボール弁です。SCS14を使用し、耐食性にも優れています。TX350シリーズの汎用ローコストタイプになります。洗浄装置・食品機械など電気を嫌う配管ラインなど、各種装置組込みに最適です。
| 流体 | 水･油･空気･ガス |
|---|---|
| 温度 | MAX 80℃ |
| 使用圧力 | MAX 1MPa |
| 操作圧力 | 0.4~0.7MPa |
| 口径 | 8~50A |
| 動作 | 複作動式 |
| 型式 | 接続 | 使用圧力範囲[MPa] | エアー供給口 | CV 値 | 重量[kg] | ||
|---|---|---|---|---|---|---|---|
| 口径 | 形状 | 規格 | |||||
| MKⅡ-02DA-8 | 1/4 | 2WAY | Rc | 0~1 | Rc1/8 | 1.5 | 0.7 |
| MKⅡ-02DA-10 | 3/8 | 2.2 | 0.7 | ||||
| MKⅡ-02DA-15 | 1/2 | 4.7 | 0.8 | ||||
| MKⅡ-03DA-20 | 3/4 | 10.0 | 0.9 | ||||
| MKⅡ-05DA-25 | 1 | 12.3 | 1.1 | ||||
| MKⅡ-10DA-32 | 1 1/4 | 20.4 | 2.1 | ||||
| MKⅡ-10DA-40 | 1 1/2 | 30.0 | 2.3 | ||||
| MKⅡ-10DA-50 | 2 | 64.8 | 2.6 | ||||
| MKⅡ-05DA-8FB | 1/4 | 2WAY | Rc | 0~1 | Rc1/8 | 4.8 | 1.3 |
| MKⅡ-05DA-10FB | 3/8 | 8 | 1.3 | ||||
| MKⅡ-05DA-15FB | 1/2 | 18 | 1.2 | ||||
| MKⅡ-10DA-20FB | 3/4 | 27 | 2.0 | ||||
| MKⅡ-10DA-25FB | 1 | 43 | 2.4 | ||||
| MKⅡ-20DA-32FB | 1 1/4 | 80 | 4.3 | ||||
| MKⅡ-20DA-40FB | 1 1/2 | 130 | 5.1 | ||||
| MKⅡ-20DA-50FB | 2 | 220 | 6.4 | ||||
| No | 名称 | 材質 | |
|---|---|---|---|
| MKⅡ | MKⅡ-FB | ||
| 1 | ボデー | SCS14A | |
| 2 | エンドアダプター | − | SCS14A |
| 3 | ボール＊ | SUS316 or SCS14A | |
| 4 | ステム | SUS316 | |
| 5 | グランド | − | SUS304 |
| 6 | ボールシート | PTFE | |
| 7 | スラストワッシャー | PTFE | |
| 8 | Oリング | FKM | |
| 9 | パッキン | − | PTFE |
| 10 | アクチュエーター | ADC12 | |
| 11 | カバー | Nylon 30%GF | ADC12 |
| 12 | スピンドル | S45C | |
MKⅡ(レデュースタイプ)
| 型式 (口径) | 製品寸法[mm] | ||
|---|---|---|---|
| φd | L | H1 | |
| MKⅡ-02DA-8 (1/4) | 5.0 | 39 | 91 |
| MKⅡ-02DA-10 (3/8) | 7.0 | 44 | 92 |
| MKⅡ-02DA-15 (1/2) | 9.2 | 57 | 91 |
| MKⅡ-03DA-20 (3/4) | 12.5 | 59 | 93 |
| MKⅡ-05DA-25 (1) | 15.0 | 71 | 107 |
| MKⅡ-10DA-32 (1 1/4) | 20.0 | 78 | 122 |
| MKⅡ-10DA-40 (1 1/2) | 25.0 | 83 | 128 |
| MKⅡ-10DA-50 (2) | 32.0 | 100 | 133 |

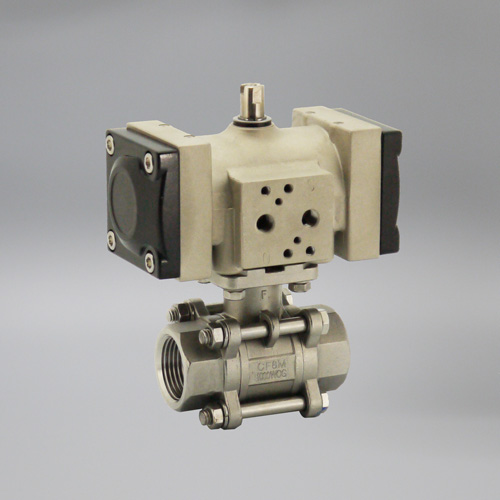

MKⅡ-FB(フルボアタイプ)
| 型式 (口径) | 製品寸法[mm] | ||
|---|---|---|---|
| φd | L | H1 | |
| MKⅡ-05DA-8FB (1/4) | 11.5 | 63.5 | 111 |
| MKⅡ-05DA-10FB (3/8) | 12.5 | ||
| MKⅡ-05DA-15FB (1/2) | 15 | 75 | |
| MKⅡ-10DA-20FB (3/4) | 20 | 80 | 130 |
| MKⅡ-10DA-25FB (1) | 25 | 90 | 140 |
| MKⅡ-20DA-32FB (1 1/4) | 32 | 110 | 159 |
| MKⅡ-20DA-40FB (1 1/2) | 38 | 120 | 166 |
| MKⅡ-20DA-50FB (2) | 50 | 140 | 175 |
| 取付方向 | 自由 |
|---|---|
| 周囲温度 | 0～50℃ |
| オプション | 電磁弁(AC100,AC200V,DC24V) |
